Gran potencial de ahorro: aproximadamente entre 20 a 35% del consumo global de electricidad es iluminación (dependiendo del edificio y actividad).
Cómo ahorrar energía?
- Luminarias energy-friendly.
- Uso eficiente de la luz: la cantidad adecuada en el momento justo.
- Óptimo aprovechamiento de la luz natural.
EasyDim2 le ayuda a ahorrar energía
Easydim2 es un sistema local de control de Iluminación que le permite ahorra hasta un 60% de energía con:

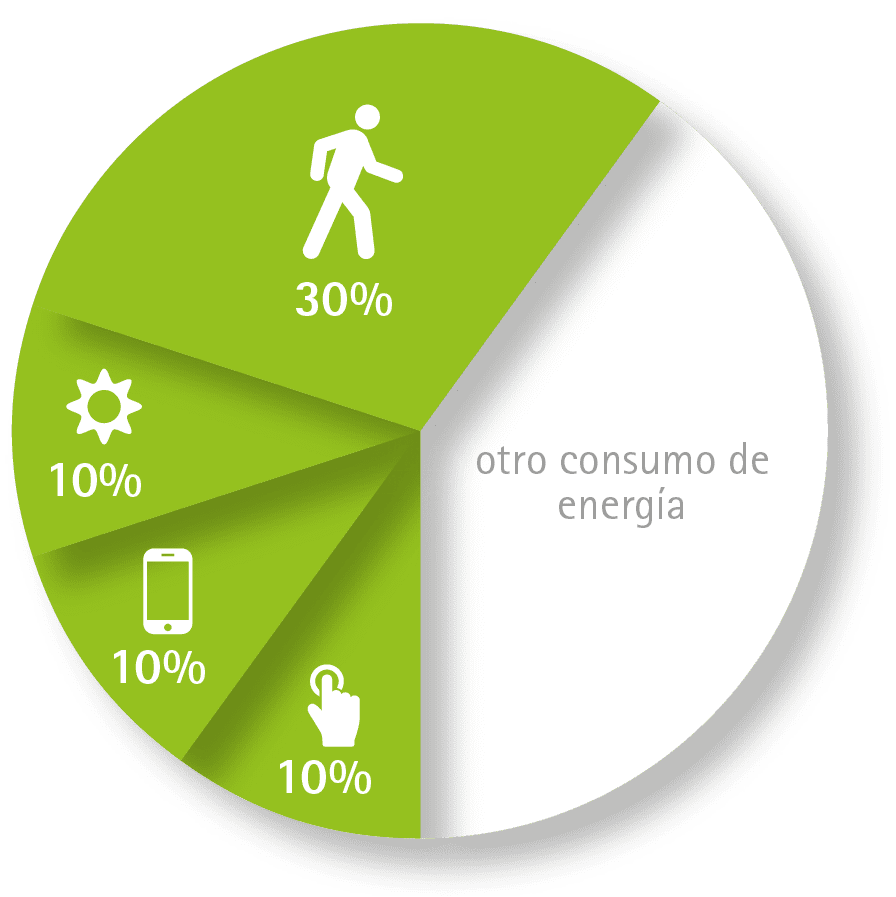

Ahorros de energía de EasyDim2
Mientras los sensores de luz natural y movimiento gestionan su iluminación automáticamente, usted puede de forma manual ajustar su iluminación a través de la aplicación y de la botonera.
- Detección de movimiento
- Control de luz natural
- La App EasyDim2
- La botonera
De uso frecuente y a veces obligatorio en algunos países es una combinación de encendido manual y apagado automático (por ejemplo en aulas). De esta manera sus ahorros de energía son aún mayores.

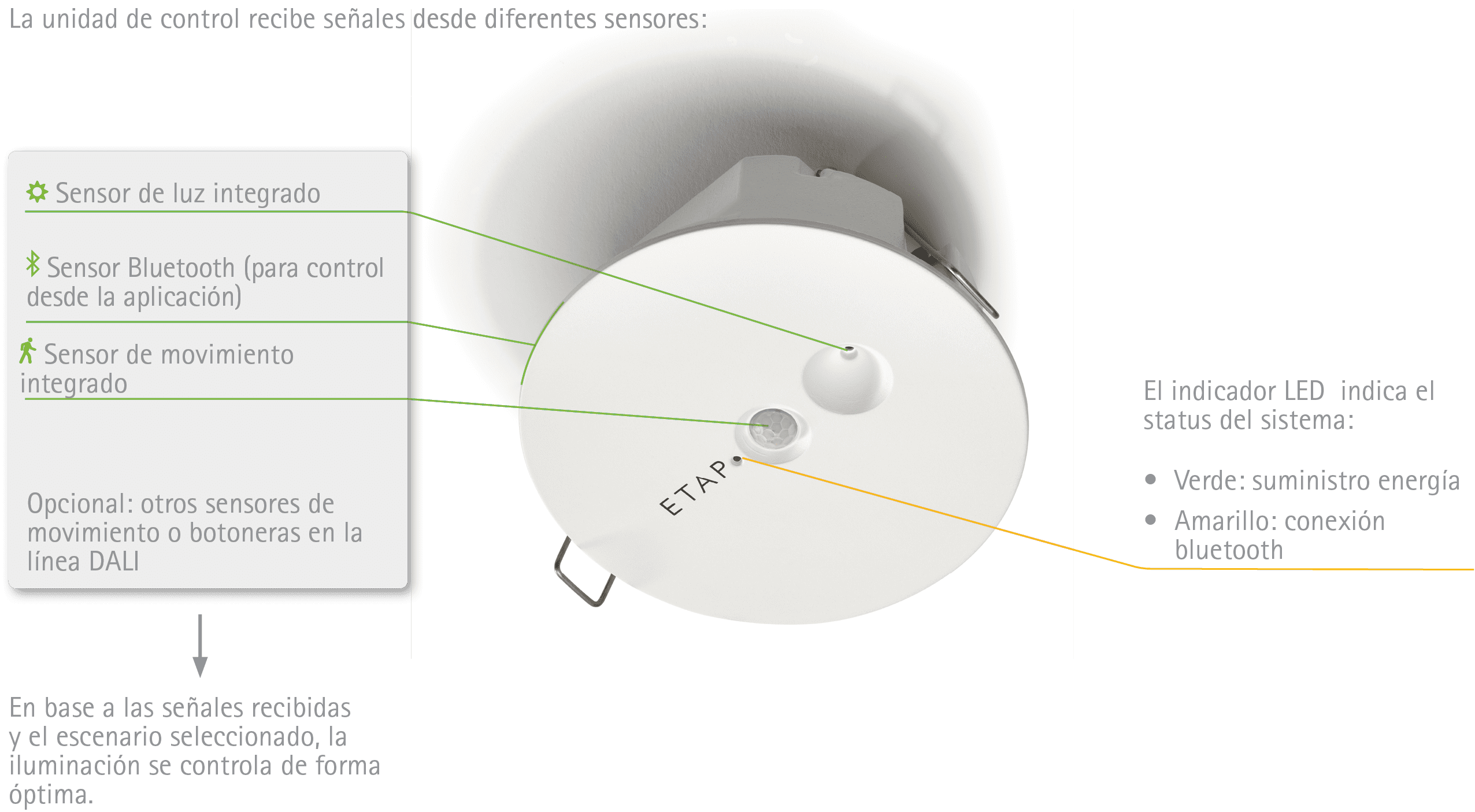

Easydim2 está formado por una unidad de control con multisensor (CTRL) que se conecta a las luminarias DALI.
La unidad de control recibe las señales del entorno (movimiento y aporte de luz natural) y gestiona el alumbrado para un óptimo resultado.
La unidad de control puede también gestionarse a través de la aplicación EasyDim 2 o de la botonera.
Todas las luminarias se distribuyen en 3 circuitos DALI (DA1, DA2, DA3). Cada circuito una zona dentro de la cual todas las luminarias reaccionan del mismo modo según el escenario fijado.
Si lo desea, se puede fácilmente modificar los parámetros preestablecidos a través de la aplicación EasyDim2 y ajustarlos a su proyecto específico.
El sensor tiene un rango de detección de hasta 20 m² para pequeños movimientos (aplicaciones de oficina) y 48 m² para movimientos más amplios (aulas) con una altura máxima de 3.5 m. El rango de detección se puede aumentar añadiendo más sensores de movimiento.
Por cada línea DALI , usted puede
- conectar un máximo de 15 luminarias (x3 líneas DALI = 45 luminarias).
- añadir hasta 3 sensores de extensión.
- conectar un máximo de 3 interfaces de botonera.
Dependiendo de la instalación y la aplicación, puede tener las botoneras programadas de la siguiente manera:
- Cuatro diferentes escenarios de iluminación (botones 1 a 4)
e.g. regulación en aula para presentaciones, pizarras, … - Control de tres diferentes áreas de alumbrado individualmente (botones 1 a 3) o todas las áreas juntas (botón 4) mediante una presión corta (encendido/apagado) o una presión larga (regulación).
- Encendido de todas las luminarias (botón 1), apagado (botón 2), subir (botón 3) o bajar (botón 4).
| Botón 1 | Botón 2 | Botón 3 | Botón 4 | |
|---|---|---|---|---|
| Escenas | Escena 1 | Escena 2 | Escena 3 | Escena 4 |
| Áreas (on/off/regulación) | Área 1 | Área 2 | Área 3 | Todas las áreas |
| General | Todo encendido | Apagado | Subir | Bajar |
EasyDim2 empotrado
EasyDim2 empotrado con cable y caja de instalación
EasyDim2 para montaje en superficie
Instalador
Se encarga de la instalación inicial.
Gestor del edificio o Facility manager
Puede modificar los parámetros iniciales de manera sencilla.
Usuario
Puede seleccionar el espacio, la escena, área , cambiar los nombres, etc.
Sensores
EasyDim2 - empotrada (multisensor / caja de conexiones / cable)
C1C20/01-200
EasyDim2 - empotrada sin caja (con enchufe de contador)
C1C20-B
EasyDim2 - montaje de superficie (multisensor con carcasa para montaje adosado)
C1C30
Módulos de entrada
Sensor de expansión para detección de movimiento
C4R05
Sensor de expansión para detección de movimiento - empotrado
C4R08-RCSDMNT
Sensor de expansión de movimiento - adosado
C4R03
Interfaz de botonera
C4N60
Panel de botonera, 4 comandos y campos de texto
C4RP4
Accesorios
Cable de 2-metros flex 3 x 1,5 mm² con enchufe CEE7-y bus GST18
C1A00/3-200
Pieza T GST18, 3-pines, 1 x ENTRADA, 2x SALIDA (negro)
C1A20/3-3
Bloc de distribución GST18, 3-pines, 1 x ENTRADA, 3 x SALIDA (wit)
C1A21/3-4
Bloque de distrubución GST18, 3-polig, 1 x ENTRADA, 5 x SALIDA (blanco)
C1A22/3-6
Connector GST18, 3-pines
C1A30/3-1
Cable de extension de 3-metros, 5 x 1,5 mm² con connector GST18 y bus GST18 (azul)
C1A02/5-300
Pieza T GST18, 5-pines, 1 x ENTRADA, 2 x SALIDA (azul)
C1A22/5-3
Sistema de conexión GST18, 5-pones (azul)
C1A22/5-1
