Ongeveer 20 à 35% van het wereldwijde elektriciteitsverbruik gaat naar
verlichting (afhankelijk van gebouw en activiteit).
U kunt energie besparen door:
- Energievriendelijke armaturen.
- Spaarzame omgang met licht: juiste hoeveelheid op het juiste moment.
- Optimaal gebruik van daglicht.
EasyDim2 helpt te besparen
Easydim2 is een lokaal lichtregelsysteem waarmee je op een eenvoudige manier FLEXIBEL en KOSTENEFFICIËNT tot 60% energie kan besparen:

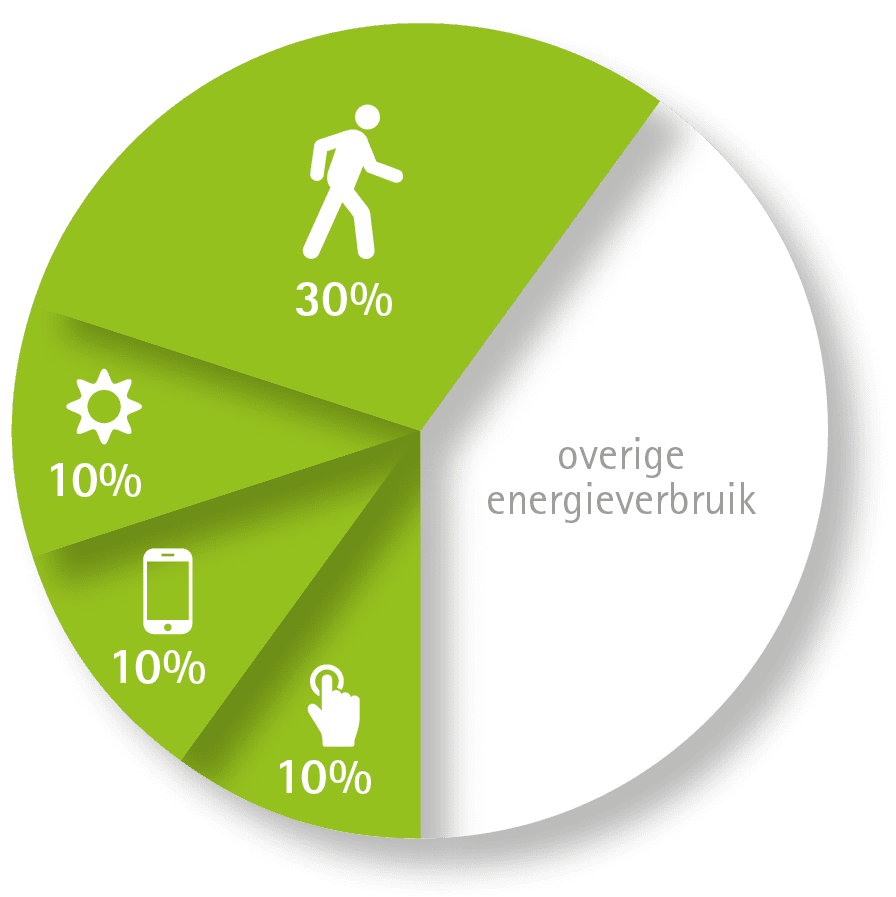

EasyDim2 besparingen
Terwijl de bewegings- en daglichtsensoren zorgen voor automatische lichtregeling kan je via de app en de drukknoppen de verlichting manueel afstemmen op specifieke, soms variërende behoeften.
- Bewegingsdetectie
- Daglichtafhankelijke lichtregeling
- EasyDim2 app
- Drukknoppen
Veelgebruikt en in sommige landen zelfs verplicht is de combinatie van manueel inschakelen en automatisch doven van verlichting (bv. in klaslokalen). Zo realiseer je grote energie-besparingen.
EasyDim2 bestaat uit een control unit met multisensor (CTRL) die verbonden is met (DALI-gestuurde) verlichtingsarmaturen.
De control unit ontvangt signalen uit de omgeving (daglicht en menselijke beweging) en stuurt volgens een geoptimaliseerd scenario de verlichting aan.
Je kan de control unit ook manueel aansturen via de EasyDim2 app of drukknoppen.

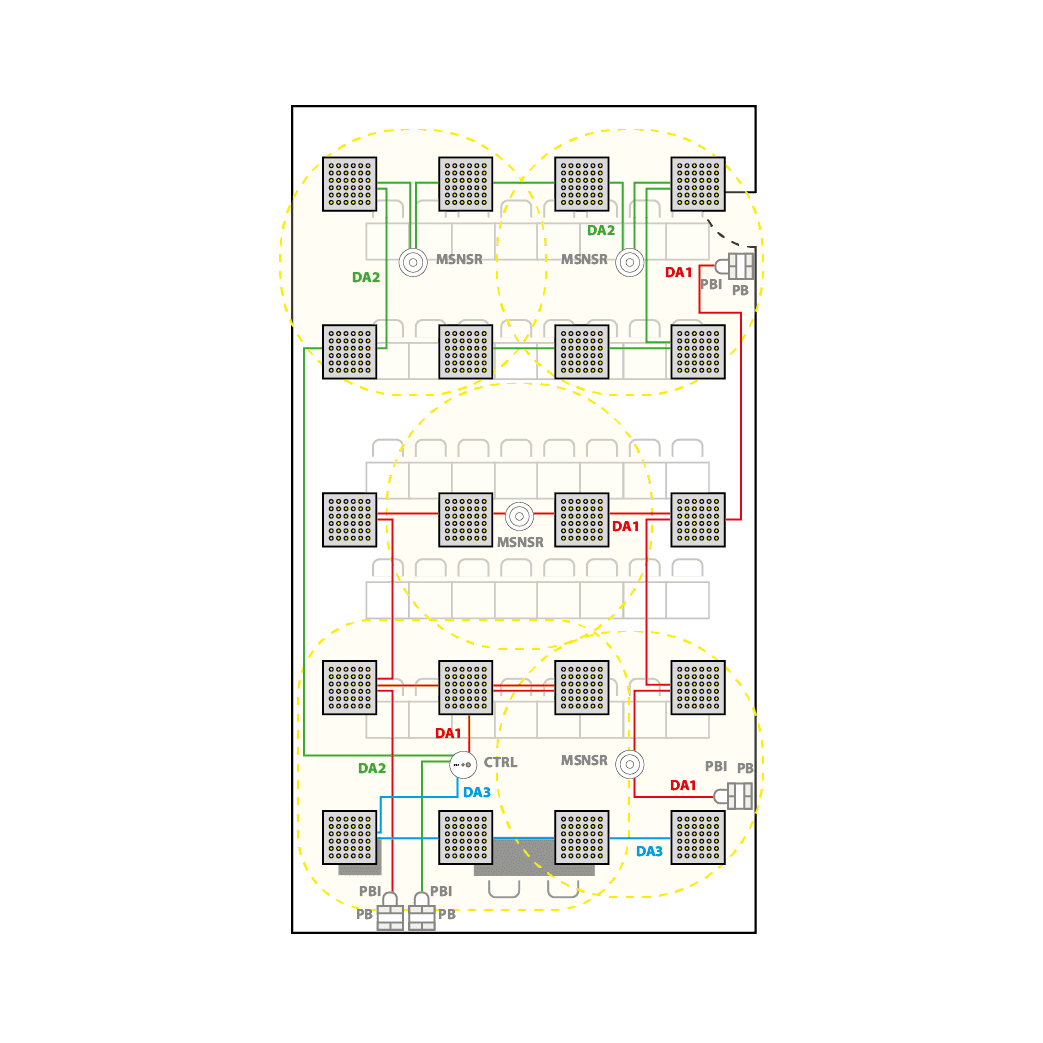

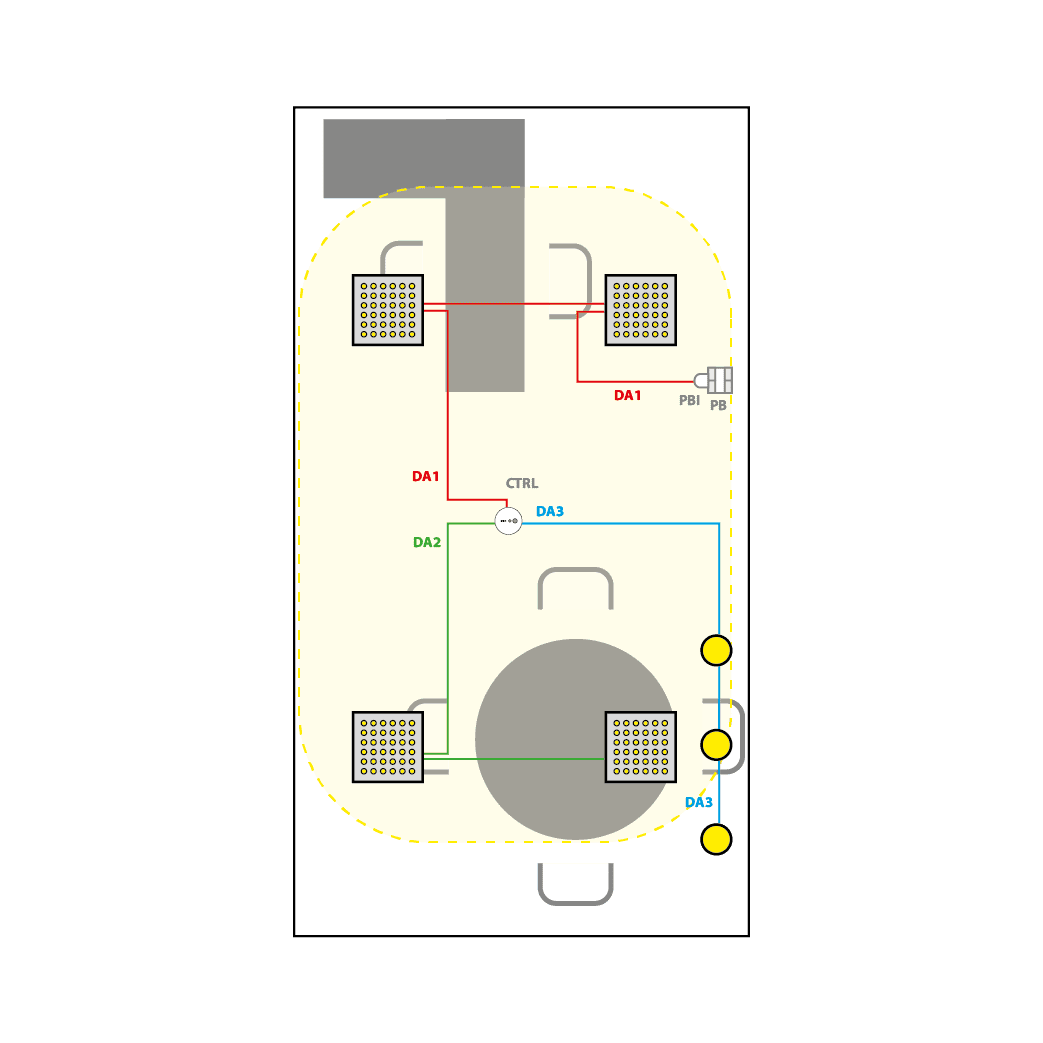

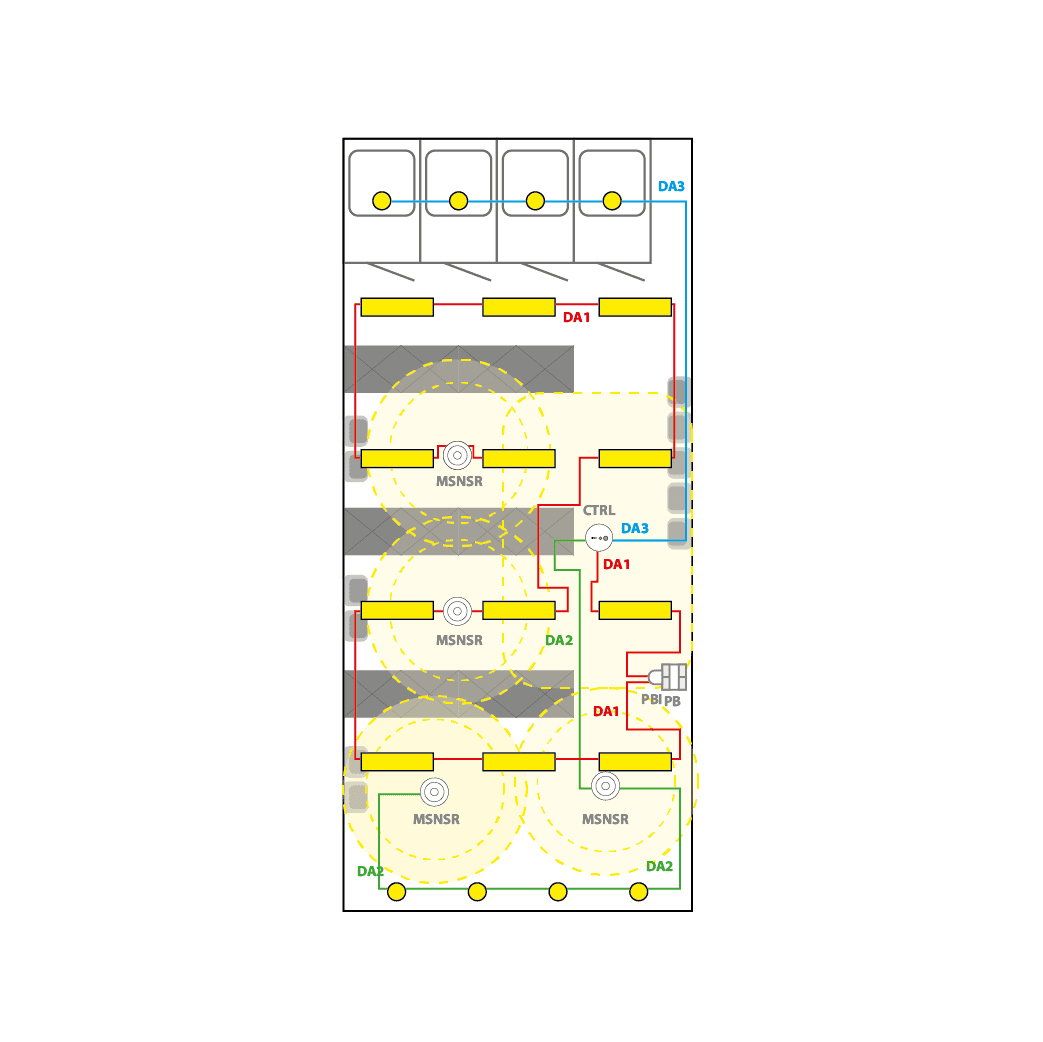

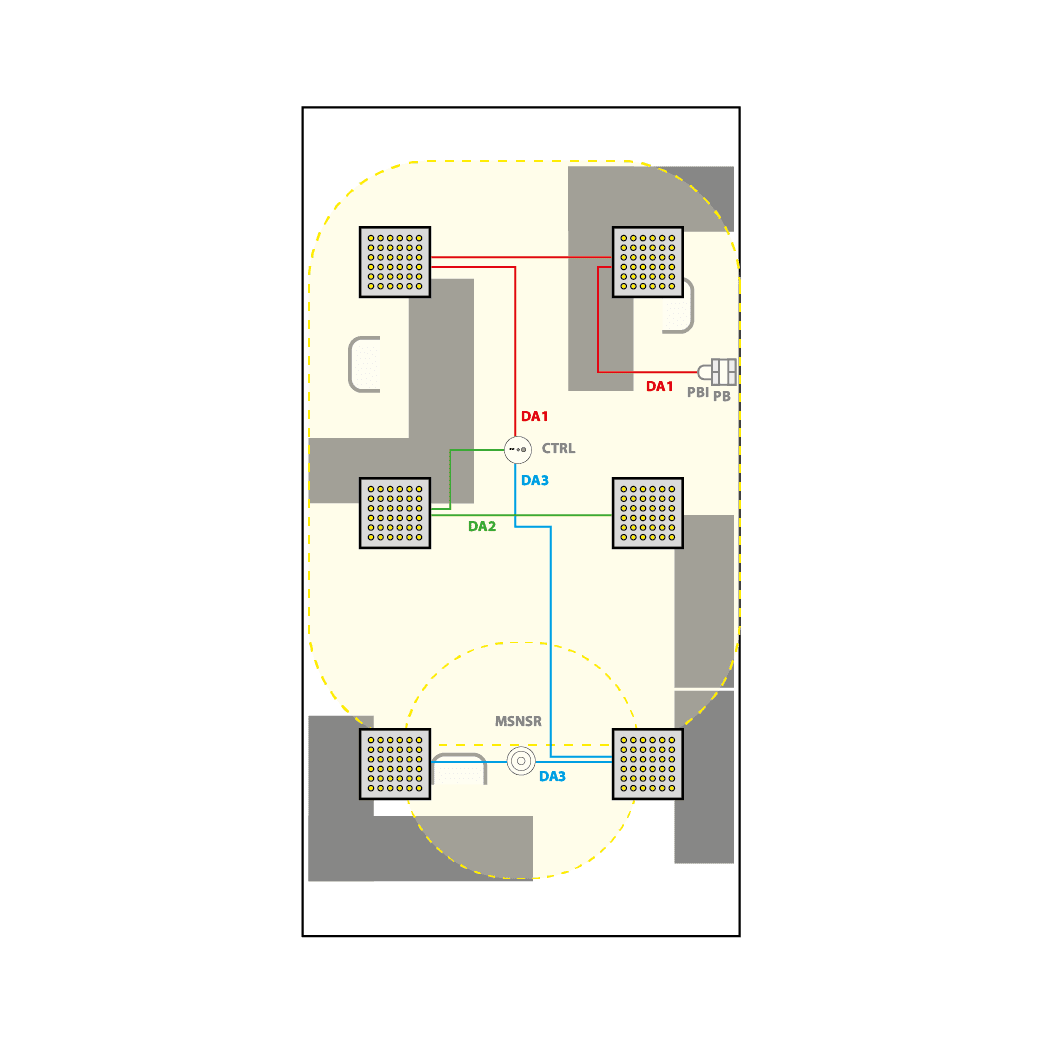

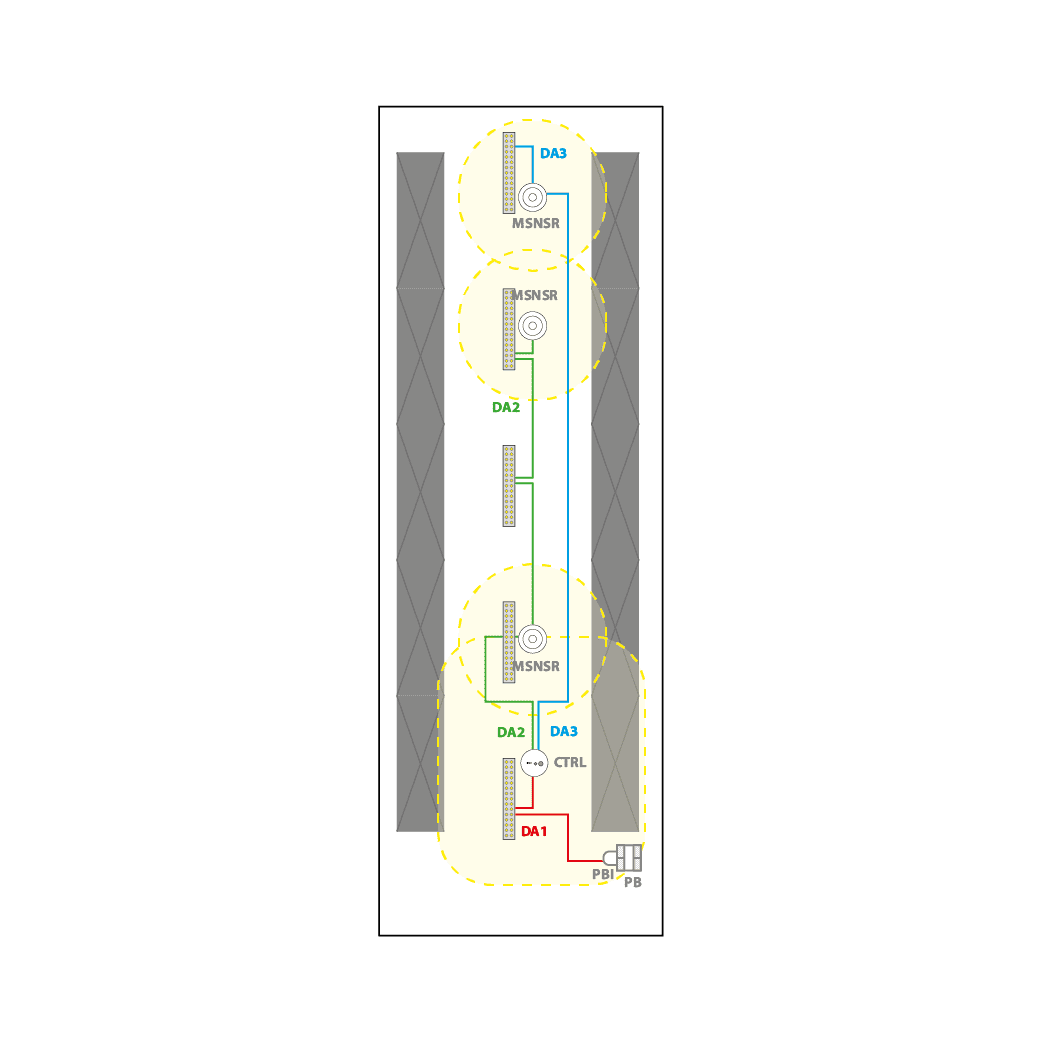

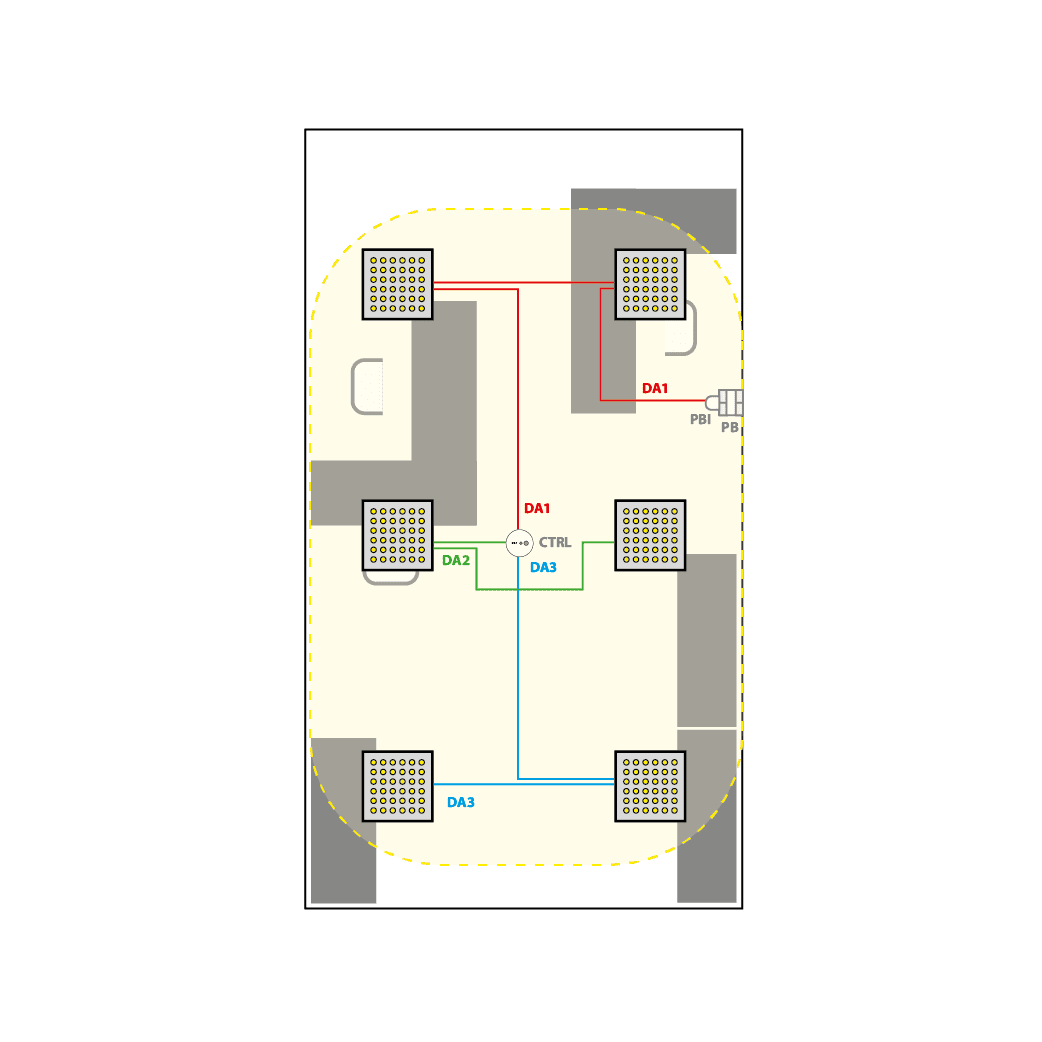

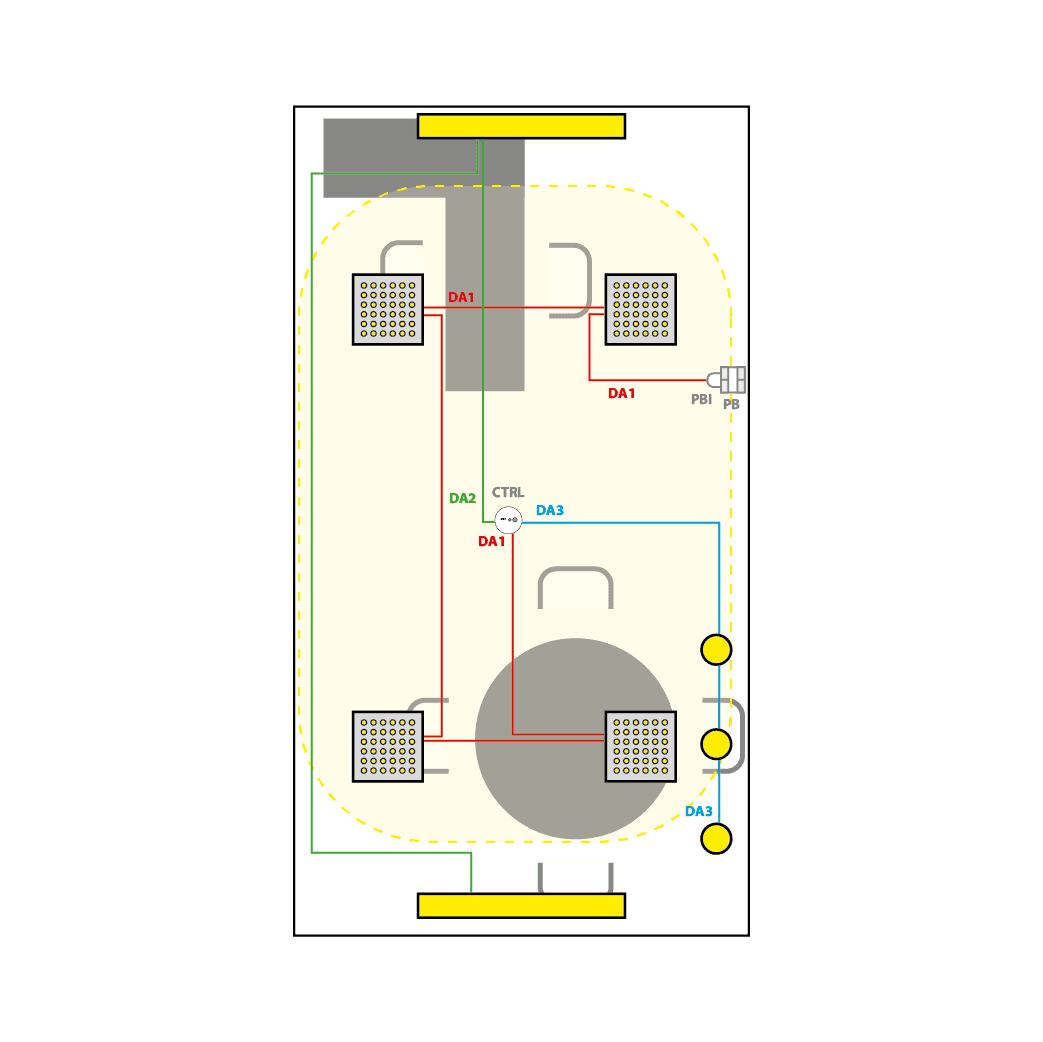

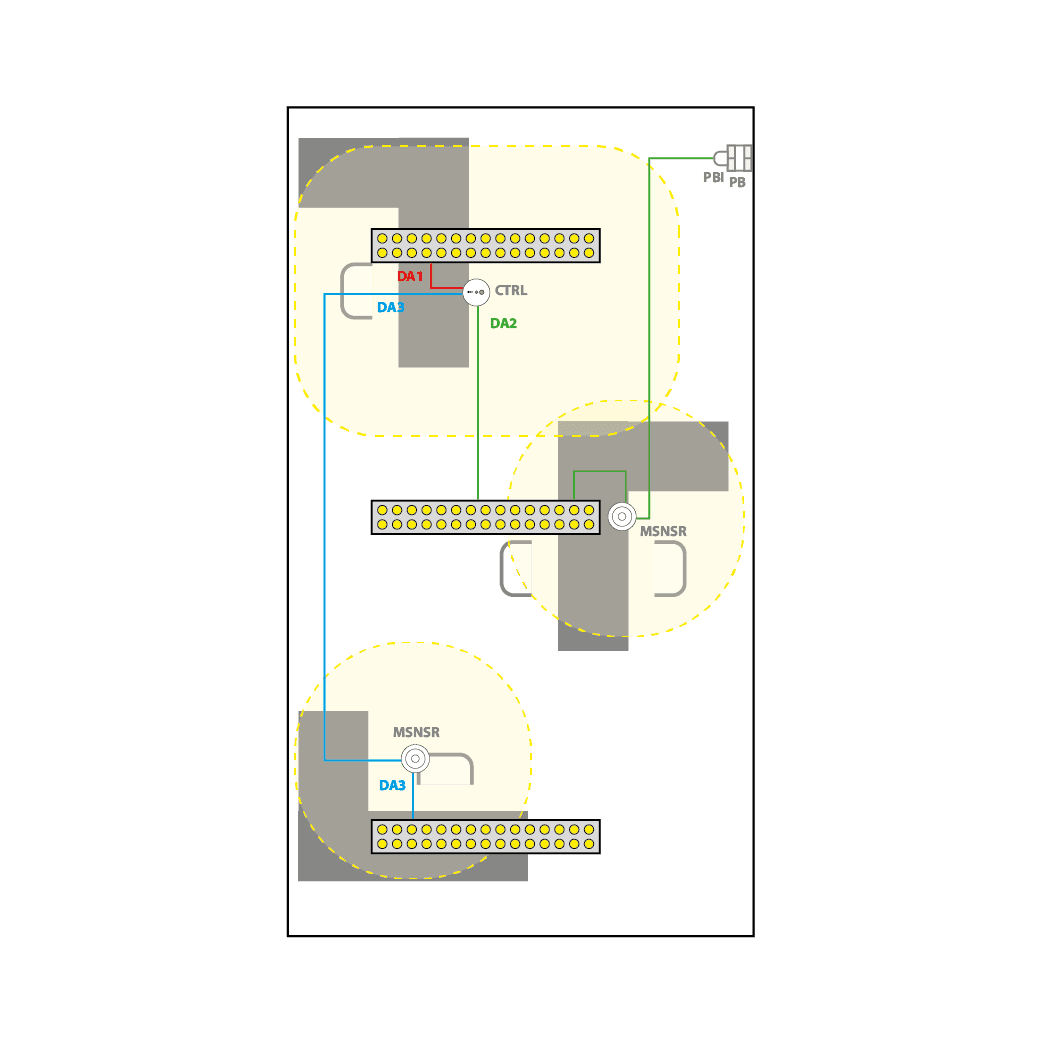

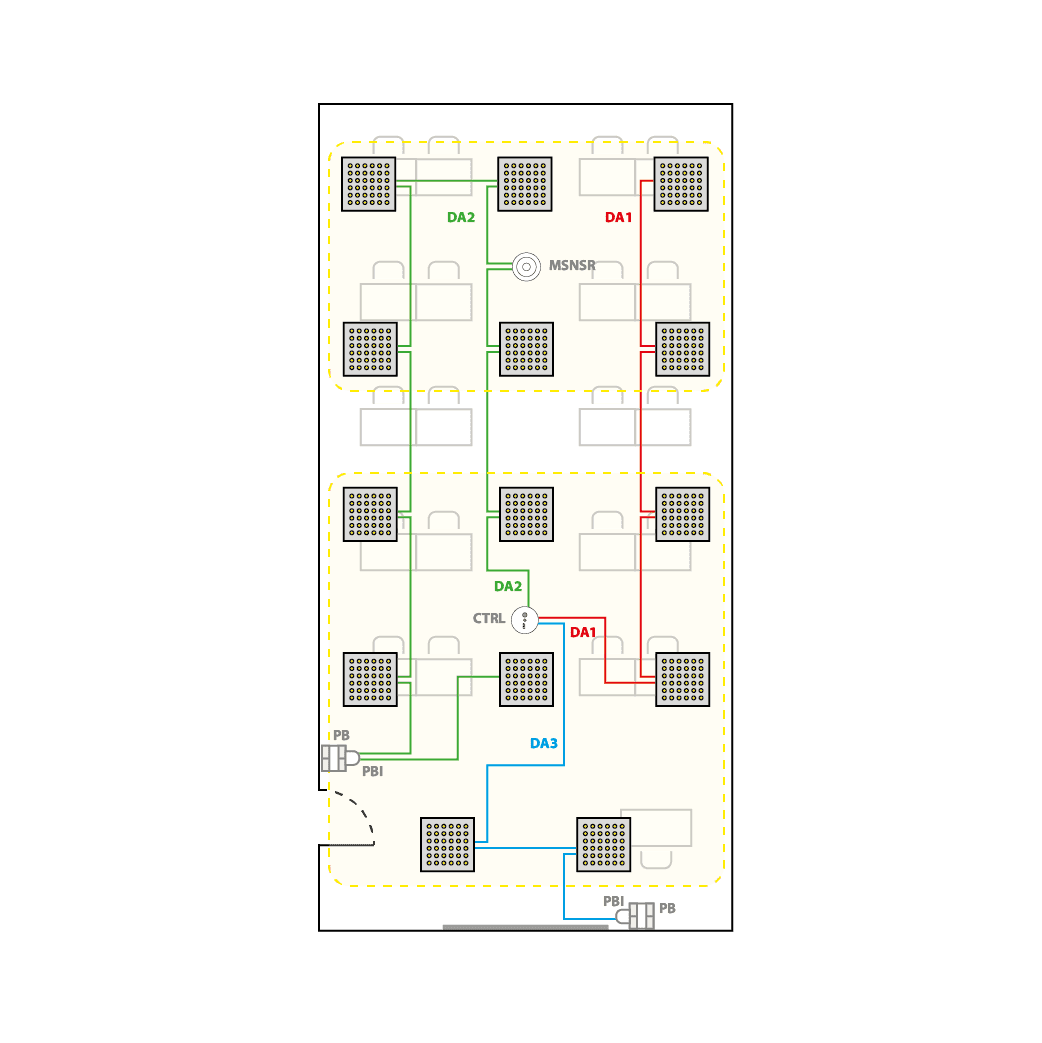

Alle armaturen worden verdeeld over 3 DALI-kringen (DA1, DA2, DA3). Elke kring werkt als een zone, waarbinnen alle armaturen op dezelfde manier reageren, volgens een vast scenario.
Indien gewenst kan de facility manager of gebouwbeheerder de instellingen via de EasyDim2 app makkelijk aanpassen aan je specifieke projecten en/of wensen.
De sensor heeft volgend bereik:
- tot 20 m2 voor kleine fijne bewegingen (kantoortoepassingen)
- tot 48 m2 voor grotere bewegingen (onderwijs)
- 3,5 m maximale hoogte
Per DALI-lijn kan je
- maximaal 15 armaturen aansluiten (x 3 DALI-lijnen = 45 armaturen);
- maximaal 3 uitbreidingssensoren toevoegen;
- maximaal 3 drukknopinterfaces aansluiten.
Afhankelijk van de installatie en de toepassing, kan je de drukknoppen als volgt instellen:
- Vier verschillende verlichtingsscènes (knop 1 t.e.m. 4)
vb. dimscenario’s in klassen of auditoria bij bord/schermgebruik, presentaties, ... - Drie verlichtingszones (knop 1 t.e.m. 3) individueel aan- of uitzetten (korte druk) of dimmen (lange druk). Met de vierde knop stuur je alle zones samen aan.
- Alle armaturen aanschakelen (knop 1), hoger dimmen (knop 2), uitschakelen (knop 3) of lager dimmen (knop 4).
| KNOP 1 | KNOP 2 | KNOP 3 | KNOP 4 | |
|---|---|---|---|---|
| Scènes | Scène 1 | Scène 2 | Scène 3 | Scène 4 |
| Zones (aan/uit/dimmen) | Zone 1 | Zone 2 | Zone 3 | Alle zones |
| Algemeen | Alles aan | Hoger dimmen | Alles uit | Lager dimmen |
EasyDim2 inbouw
EasyDim2 inbouw met kabel en installatiebox
EasyDim2 opbouw
Installateur
Doet de initiële inwerkingstelling.
Gebouwbeheerder of facility manager
Kan parameters makkelijk aanpassen.
Gebruiker
Kiest de gewenste ruimte, scène, zone, dimscenario,... Kan de naam van de aangestuurde ruimtes aanpassen.
Sensoren
EasyDim2 - inbouw (multisensor / installatiebox / kabel)
C1C20/01-200
EasyDim2 - inbouw zonder box (met tegenstekker)
C1C20-B
EasyDim2 - opbouw (multisensor met opbouwbehuizing)
C1C30
Inputs
Uitbreidingssensoren voor bewegingsdetectie
C4R05
Uitbreidingssensoren voor bewegingsdetectie - inbouw
C4R08-RCSDMNT
Uitbreidingssensor voor bewegingsdetectie - opbouwmontage
C4R03
Drukknopinterface
C4N60
Drukknoppaneel, 4 commando's en tekstveld
C4RP4
Accessoires
Aansluitsnoer 2 m, 3 x 1,5 mm² met CEE7-netstekker en GST18 bus
C1A00/3-200
T-stuk GST18, 3-polig, 1 x IN, 2x OUT (zwart)
C1A20/3-3
Verdeelblok GST18, 3-polig, 1 x IN, 3 x OUT (wit)
C1A21/3-4
Verdeelblok GST18, 3-polig, 1 x IN, 5 x OUT (wit)
C1A22/3-6
Aansluitstekker GST18, 3-polig
C1A30/3-1

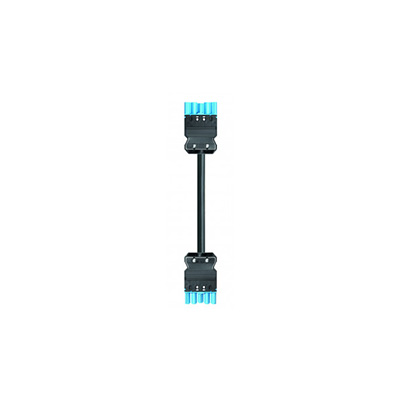

Verlengsnoer 3 m, 5 x 1,5 mm² met GST18 stekker en GST18 bus (blauw)
C1A02/5-300
T-stuk GST18, 5-polig, 1 x IN, 2 x OUT (blauw)
C1A22/5-3
Stekker GST18, 5-polig (blauw)
C1A22/5-1
