Ein großes Einsparungspotenzial: Etwa 20 bis 35% des weltweiten Stromverbrauchs gehen in die Beleuchtung (je nach Gebäude und Aktivität).
EasyDim2 hilft beim Sparen
Easydim2 ist ein lokales Lichtsteuerungssystem, mit dem Sie leicht bis zu 60% Energie sparen können:

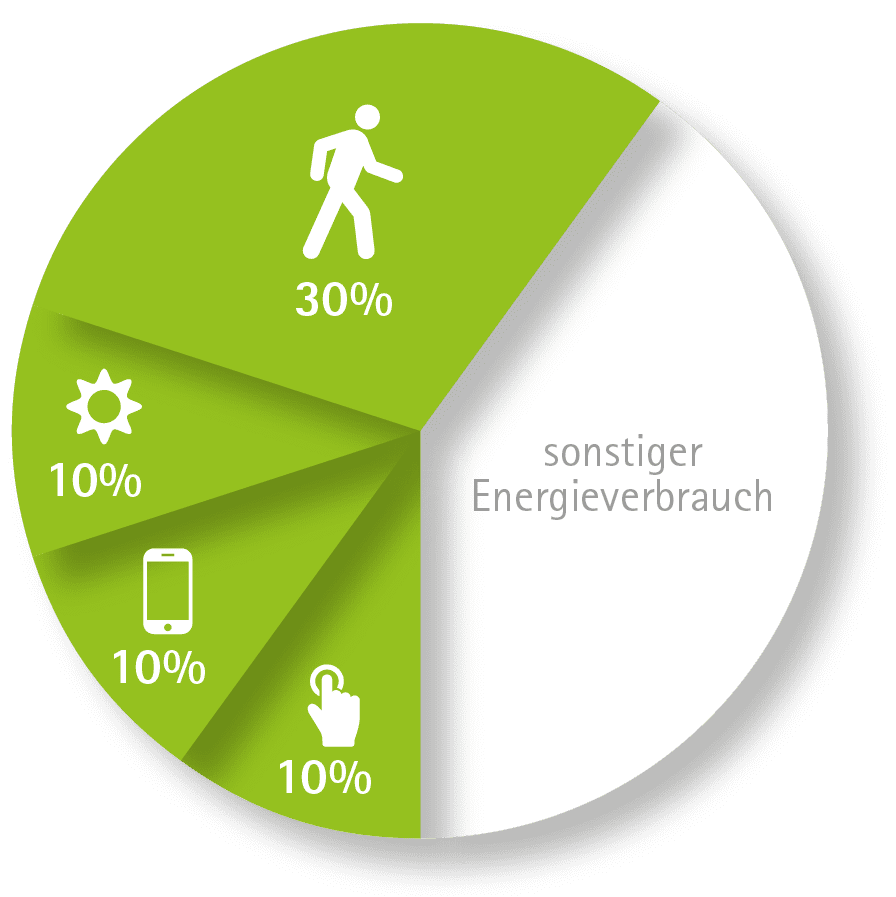

EasyDim2-Energieeinsparungen
Während die Bewegungs- und Tageslichtsensoren eine automatische Lichtregelung bieten, können Sie die App und die Drucktasten verwenden, um die Beleuchtung manuell an spezifische, manchmal variierende Bedürfnisse anzupassen.
- Bewegungsmeldung
- Tageslichtabhängige Lichtregelung
- EasyDim2 app
- Drucktasten

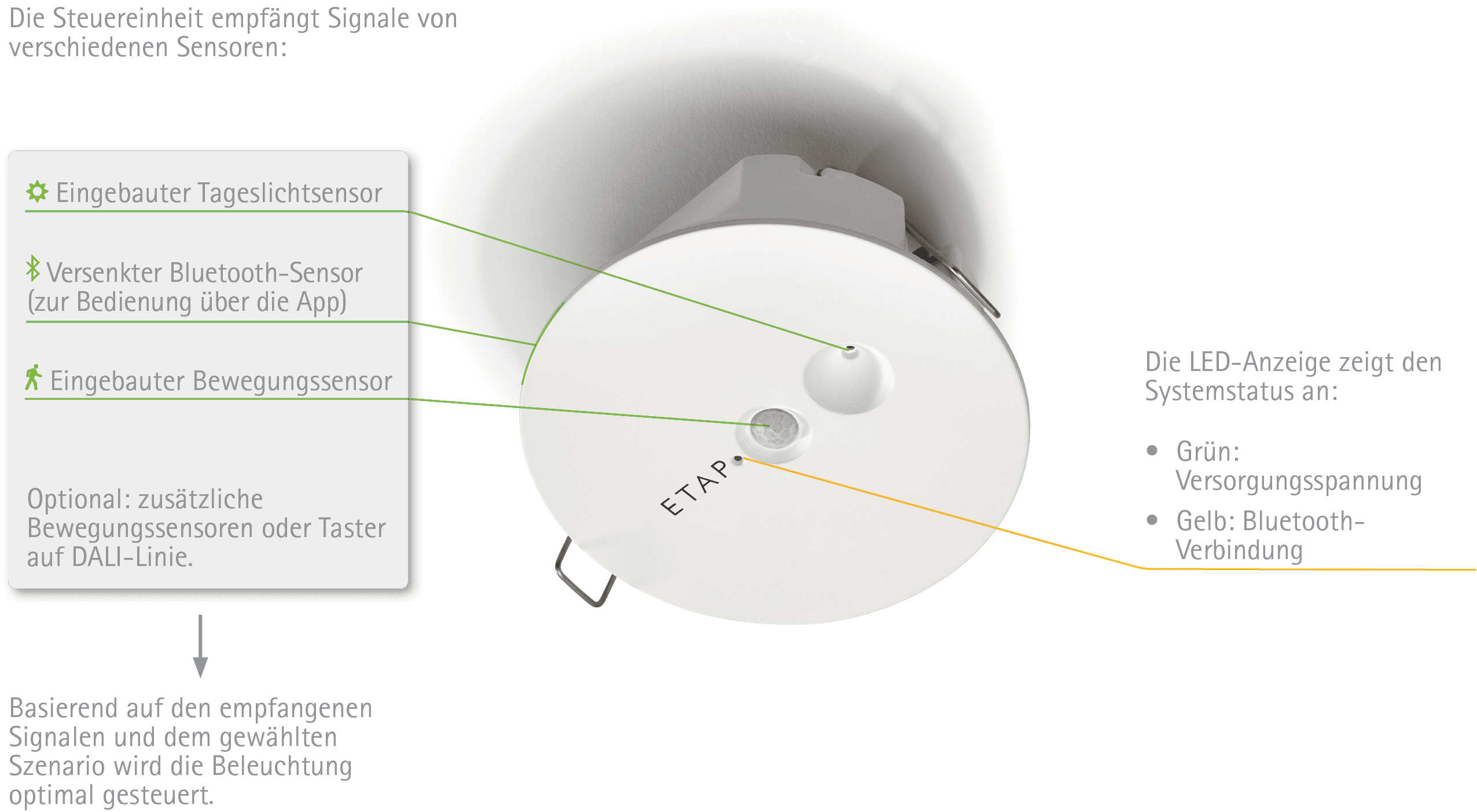

EasyDim2 besteht aus einer Steuereinheit mit Multisensor (CTRL), die mit (DALI-gesteuerten) Leuchten verbunden ist.

Die Steuereinheit empfängt Signale aus der Umgebung (Tageslicht und menschliche Bewegungen) und steuert die Beleuchtung nach einem optimierten Szenario.

Sie können das Steuergerät auch manuell über die EasyDIm2-App oder über Drucktasten steuern.

Alle Leuchten sind auf 3 DALI-Kreise (DA1, DA2, DA3) verteilt. Jeder Stromkreis funktioniert als eine Zone, in der alle Leuchten nach einem festgelegten Szenario gleich reagieren.


Die Sensorreichweite beträgt:
- bis zu 20 m² für kleine feine Bewegungen (Büroanwendungen)
- bis zu 48 m² für größere Bewegungen (Ausbildung)
- einer maximalen Höhe von 3,5 m
Pro DALI-Linie können Sie
- Anschluss von bis zu 15 Leuchten (x 3 DALI-Linien = 45 Leuchten);
- bis zu 3 Dehnungssensoren hinzufügen;
- bis zu 3 Drucktasten-Schnittstellen anschließen.

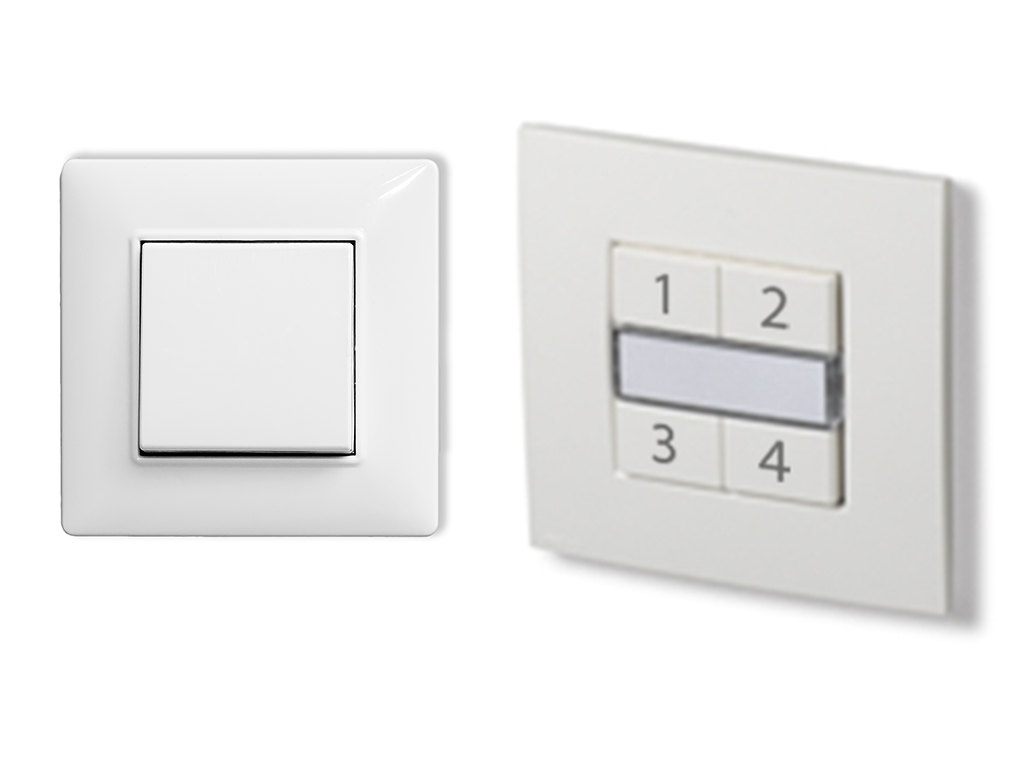

Je nach Installation und Anwendung können Sie die Drucktasten wie folgt einstellen:
- Vier verschiedene Lichtszenen (Taste 1 bis 4)
z.B. Dimszenarien in Klassen oder Auditorien für Tafel-/Bildschirmgebrauch, Präsentationen, ... - Drei Beleuchtungszonen (Taste 1 bis 3) einzeln ein- oder ausschalten (kurzer Druck) oder dimmen (langer Druck). Mit der vierten Taste oder einem Einzel-Tastersteuern Sie alle Zonen gemeinsam.
- Alle Leuchten einschalten (Taste 1), (Taste 2), ausschalten (Taste 3) oder niedriger dimmen (Taste 4).

TASTE 1 | TASTE 2 | TASTE 3 | TASTE 4 | |
---|---|---|---|---|
Szenen | Szene 1 | Szene 2 | Szene 3 | Szene 4 |
Zonen (ein/aus/dimmen) | Zone 1 | Zone 2 | Zone 3 | Alle zonen |
Allgemein | Alle ein | höher dimmen | Alle aus | niedriger dimmen |

EasyDim2 einbau

EasyDim2-Installation mit Kabel und Installationsdose

EasyDim2-Konstruktion

Installationsprogramm
Führt die Erstaktivierung durch.

Gebäude- oder Anlagenverwalter
Kann Parameter leicht anpassen.

Der Benutzer
Wählt den gewünschten Raum, die gewünschte Szene, Zone, Dimmszenario usw. aus. Kann den Namen der kontrollierten Räume ändern.

Sensoren

EasyDim2 - Deckeneinbau (Sensor / Installationsbox / Leitungen)
C1C20/01-200

EasyDim2 - Deckeneinbau ohne Box (mit Gegenstecker)
C1C20-B

EasyDim2 - für den Deckenaufbau (Sensor und Gehäuse für den Deckenanbau)
C1C30
Inputs

Zusätzlicher Präsenzmelder
C4R05

Zusätzlicher Präzenzmelder für den Deckeneinbau
C4R08-RCSDMNT

Zusätzlicher Präsenzmelder für den Deckenanbau
C4R03

Drucktaster Anschluss
C4N60

Drucktaster Anschluss, 4 Taster mit Textfeld
C4RP4
Zubehör

2 m Flex-Leitung, 3 x 1,5 mm² mit CEE7-Netzstecker und GST18 Bus
C1A00/3-200

T-Verbinder GST18, 3-polig, 1 x IN, 2x OUT (schwarz)
C1A20/3-3

Verteilerblock GST18, 3-polig, 1 x IN, 3 x OUT (weiß)
C1A21/3-4

Verteilerblock GST18, 3-polig, 1 x IN, 5 x OUT (weiß)
C1A22/3-6

Verbindung GST18, 3-polig
C1A30/3-1
3 m Verlängerungsleitung, 5 x 1,5 mm² mit GST18 Stecker und GST18 Bus (blau)
C1A02/5-300
T-Verbinder GST18, 5-polig, 1 x IN, 2 x OUT (blau)
C1A22/5-3

Stecker GST18, 5-polig (blau)
C1A22/5-1
