Ley... Idéer tar form

Frihet för designers, mångsidiga applikationer

Perfektion in i minsta detalj

Sömlös finish

ETAP Ley - Perfekta vinklar

Perfekta vinklar

ETAP Ley - Oklanderliga skarvar

Oklanderliga skarvar

ETAP Ley - Tight monterade gavlar

Tight monterade gavlar

ETAP Ley - Kontinuerlig optik (upp till 50 m)

Kontinuerlig optik (upp till 50 m)

Utmärkt belysning

ETAP Ley - Utmärkt belysning

Ända ut i hörnen

ETAP Ley - Jämn, inga skuggor eller avbrott

Jämn, inga skuggor eller avbrott

ETAP Ley - Kontinuerligt uppljus, jämnt belysta tak

Kontinuerligt uppljus, jämnt belysta tak

För linjer > 5 m, ett ändstycke döljer den ibland expanderade eller krympande diffusorn (termisk reaktion)

För linjer > 5 m, ett ändstycke döljer den ibland expanderade eller krympande diffusorn (termisk reaktion)

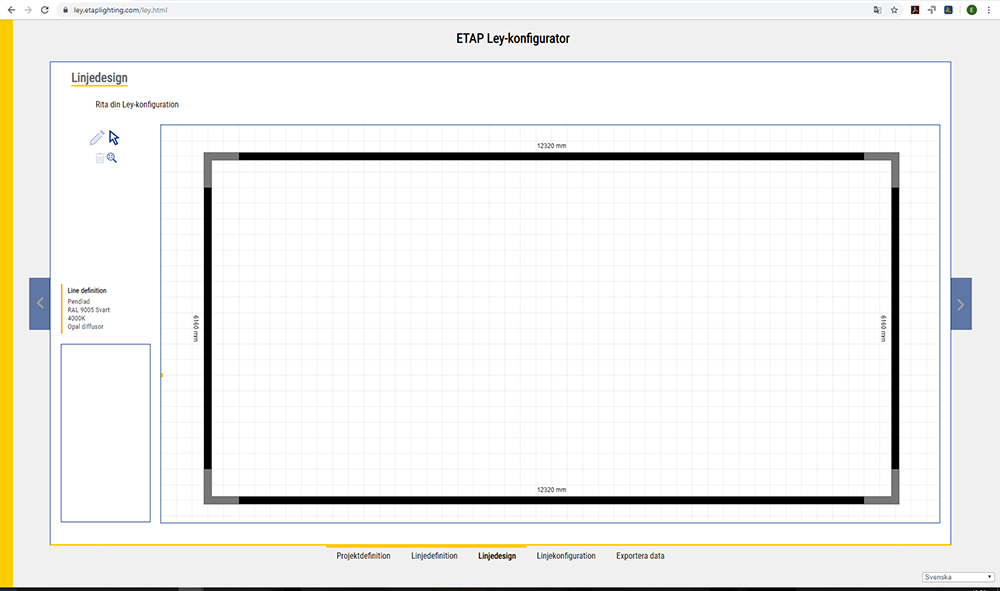

Skapa din egen linje med några få klick

Online konfiguratorn (Chrome eller Safari) låter dig konfigurera Ley linjer snabbt och enkelt. Du skapar din egen design och får en lista med ingående artikelnummer.

Du kan göra följande i vår konfigurator:

  • Takarmaturer med diffusor: linjer med hörn.
  • Shielded Lens optik och väggarmaturer: endast raka linjer.

Önskar du något annat? Inga problem. Kontakta oss.

En optik för varje applikation

Diffusor optik för ändlösa ljuslinjer

  • UGR ≤ 25
  • Med uppljus UGR ≤ 19 (enligt SS-EN 12464) eller UGR ≤ 22
  • Medelbred ljusfördelning
  • Högt ljusutbyte på upp till 153 lm/W
  • LLMF 98% @ 50.000 h
  • 3000 K och 4000 K
  • Ljusflöde från 1450 till 5800 lm/m
ETAP Ley

ley-uitvoeringen



Versioner



uplight

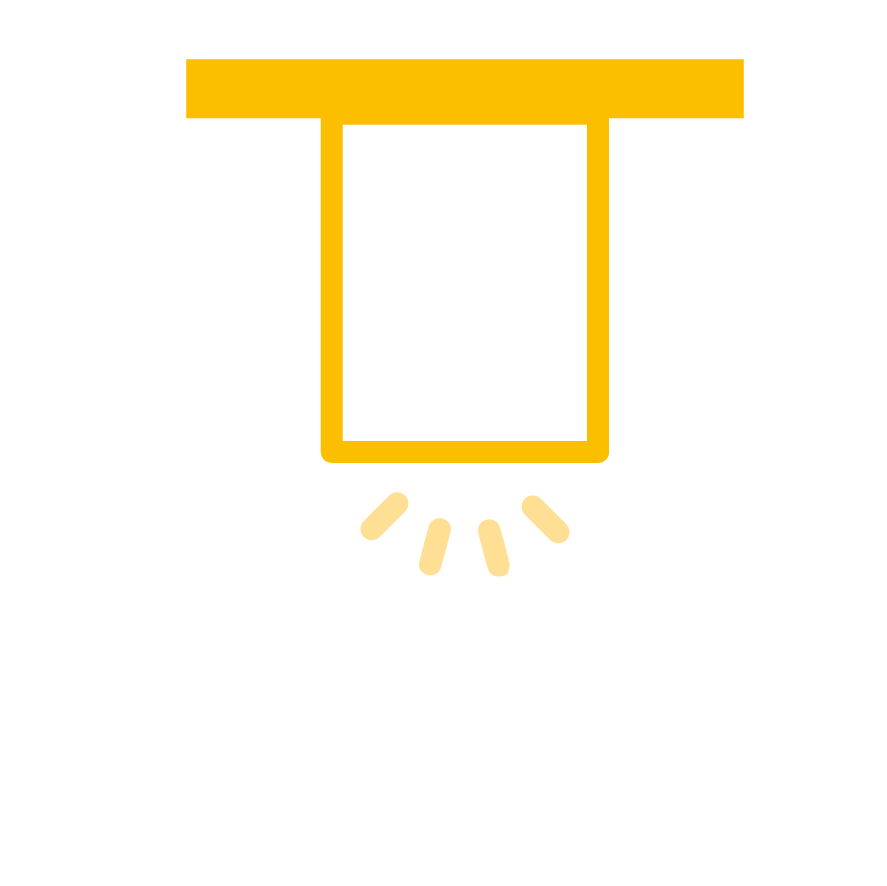

Dikt tak
uplight
Pendlad direkt
uplight

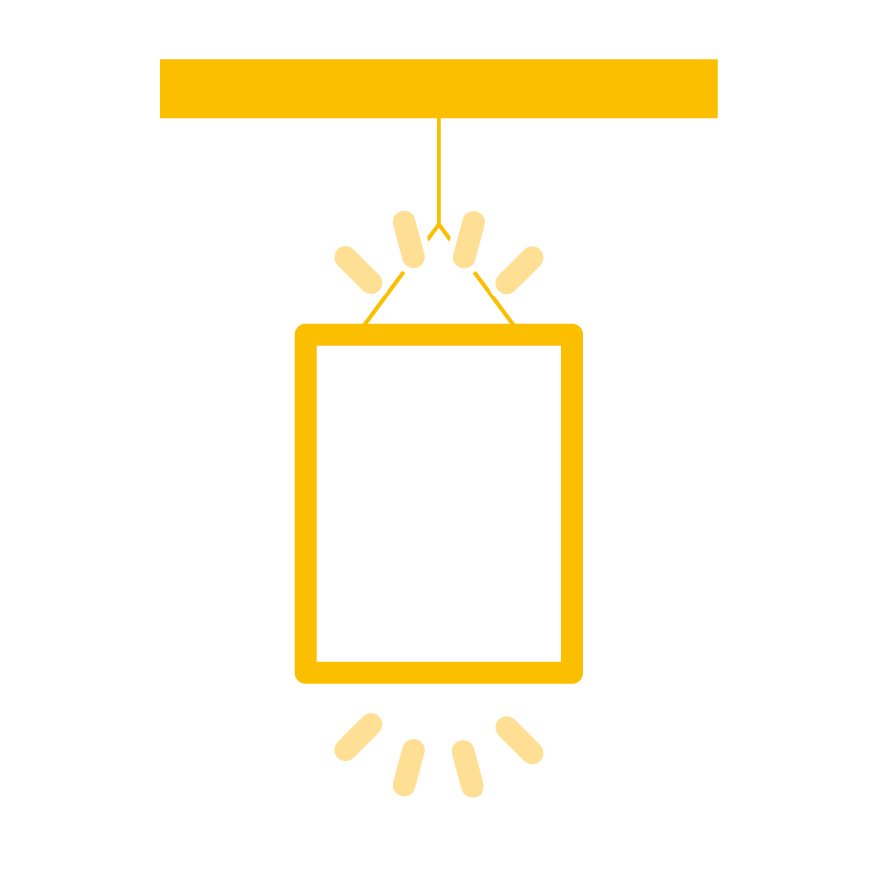

Pendlad direkt/indirekt 50% - 50%
uplight
Vägg direkt
uplight

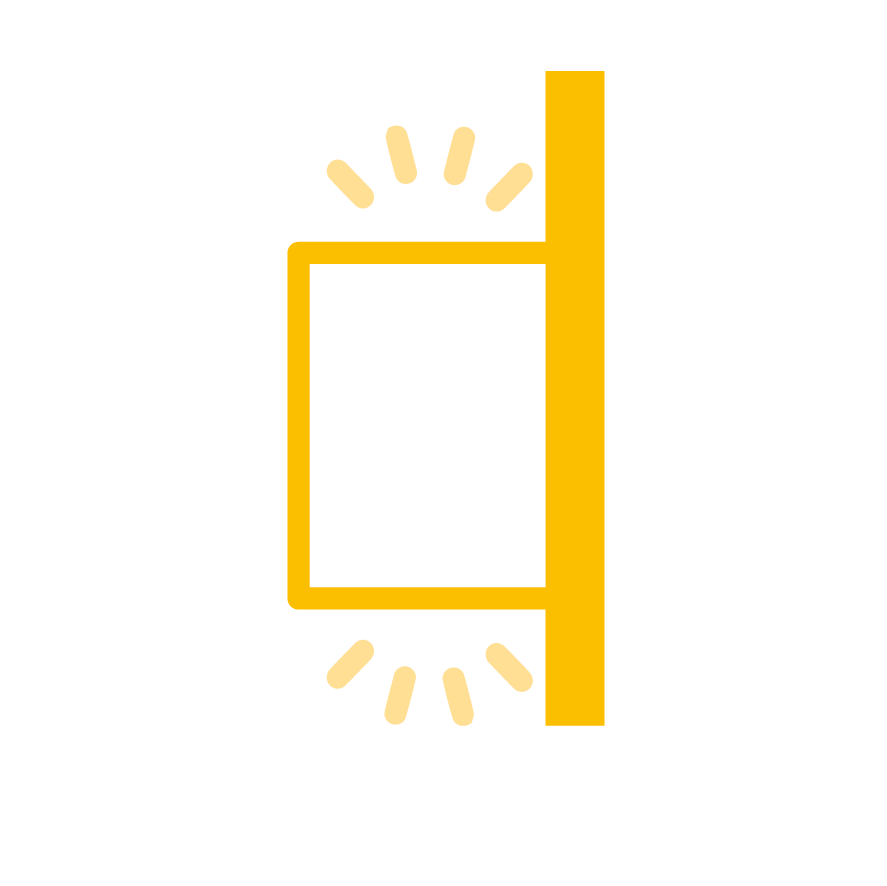

Vägg direkt/indirekt 50% - 50%

Linjearmaturer med diffusor från 1120 mm utökningsbara i steg om 280 mm.



ETAP Ley lengtes

Shielded Lens optic för hög visuell komfort

  • UGR ≤ 19 (enligt SS-EN EN12464)
  • Medelbred och bred ljusfördelning
  • Högt ljusutbyte upp till 162 lm/W
  • LLMF 97-98% @ 50.000 h
  • 3000 K och 4000 K
  • Ljusflöde från 1600 till 4000 lm/m
ETAP Ley

ley-uitvoeringen



Versioner



uplight
Dikt tak
uplight
Pendlad direkt
uplight
Pendlad direkt/indirekt 50/50



Linjearmaturer med Shielded Lens från 1368 mm längd, utökningsbara i steg om 456 mm.



ETAP Ley lengtes

Från idé till verklighet



ETAP Ley ontwerp ETAP Ley ontwerp

Skapa din egen linje med några få klick

Online konfiguratorn (Chrome eller Safari) låter dig konfigurera Ley linjer snabbt och enkelt. Du skapar din egen design och får en lista med ingående artikelnummer.

Du kan göra följande i vår konfigurator:

  • Takarmaturer med diffusor: linjer med hörn.
  • Shielded Lens optik och väggarmaturer: endast raka linjer.

Önskar du något annat? Inga problem. Kontakta oss.

Ley passar i alla arkitekturer

Tillgänglig i 3 färger
Vit - grå - svart

Ley kleurenLey kleurenLey kleuren

Samma dimensioner för

  • alla versioner (dikt tak, pendlad, vägg)
  • alla optiksystem (diffusor, Shielded Lens)

Ley dimensions

Ley kundanpassad

På förfrågan kan vi förse Ley – oberoende på vilken optik:

  • i anpassade RAL färger
  • med LED-modul för nödbelysning
  • med nödljusenhet för nödbelysning
  • med anpassade vinklar (vertikal, > eller < 90°)
  • med ljusstyrningssystem
  • med högre ljusflöde
  • med andra färgtemperaturer







... Vi kan göra mycket mer! Kontakta oss.



Enkel installation

Dikt tak

Pendlad

Linjer

ETAP Ley - Osynliga fästen

Osynliga fästen

ETAP Ley - Enkel-wire pendel

Enkel-wire pendel

ETAP Ley - Segmenten skjuts enkelt ihop mekanisk och elektrisk anslutning

Segmenten skjuts enkelt ihop mekanisk och elektrisk anslutning

ETAP Ley - Klicka dit armaturhuset där du vill (flexibel placering)

Klicka dit armaturhuset där du vill (flexibel placering)

ETAP Ley - Skjutbara pendelfästen (flexibel placering)

Skjutbara pendelfästen (flexibel placering)

ETAP Ley - Anslutningen är säkrad och tight

Anslutningen är säkrad och tight

Individuella armaturer



Montage Optik Färg Länk
plafond Shielded Lens svart se produkter
vit se produkter
grå se produkter
plafond Diffusor svart se produkter
vit se produkter
grå se produkter
plafond Shielded Lens svart se produkter
vit se produkter
grå se produkter
uplight Diffusor svart se produkter
vit se produkter
grå se produkter

Andra längder eller kombinationer finns tillgängliga via vår konfigurator

Optimala belysningslösningar med individuella armaturer

Voorbeeld kantoor

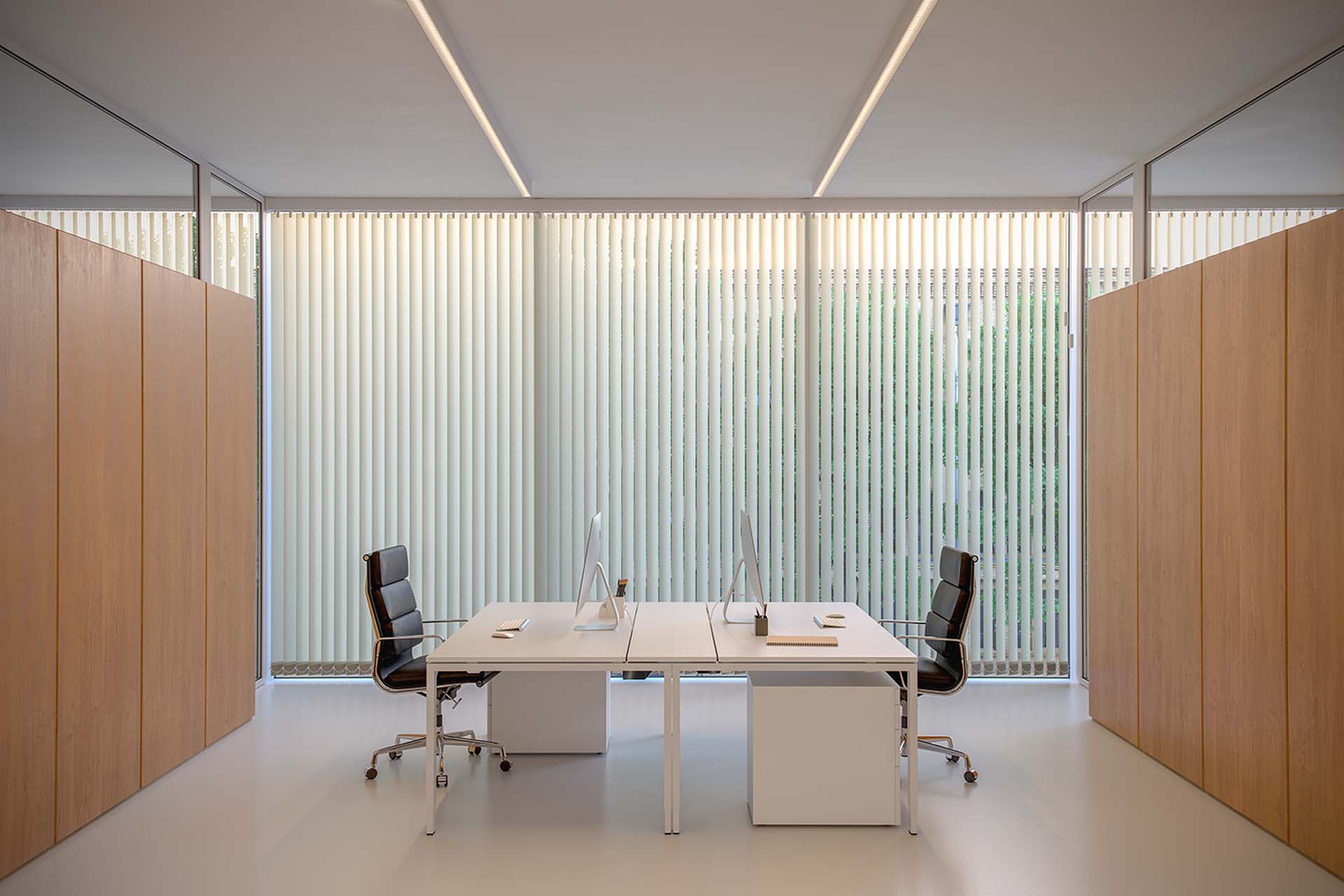

1. Exempel kontor (3.6 x 5.4 m; 2.8 m höjd)

Antal armaturer 2 x V3SDJ0M/N9LLD0X1
Typ Pendlad armatur med diffusor och uppljus
Medelbelysningsstyrka 536 lux
Jämnhet 0,7
Total effekt 109,8 W
Installerad effekt 1,05 W/m2/100 lx



Voorbeeld gang

2. Exempel korridor (21.6 x 1.8 m; 2.8 m höjd)

Antal armaturer 6 x V3WDJ0M/N2MMD0X1
Typ Väggarmatur med diffusor och uppljus
Medelbelysningsstyrka 156 lux
Jämnhet 0,5
Total effekt 131,4 W
Installerad effekt 2,17 W/m2/100 lx



Videor

Pendlad - rampmontage - Shielded Lens

Ytmonterad - rampmontage - Shielded Lens

Pendlad - rampmontage - Diffusor

Ytmonterad - rampmontage - Diffusor

Pendlad - 90° hörn - Diffusor

Ytmonterad - 90° hörn - Diffusor

Pendlad - T-styck - Diffusor

Ytmonterad - T-styck - Diffusor

Väggmonterad - Diffusor
