Enorme potencial de poupança: aproximadamente 20 a 35% do consumo global de eletricidade é utilizada para a iluminação (dependendo da construção e da atividade).
Como poupar energia?
- Luminárias “energy-friendly”.
- Poupando no uso da luz artificial: a quantidade certa no momento certo.
- Privilegiando a luz do dia.
EasyDim2 ajuda a poupar energia
Easydim2 é um sistema local de controlo de luz que pode facilmente economizar até 60% de energia com:

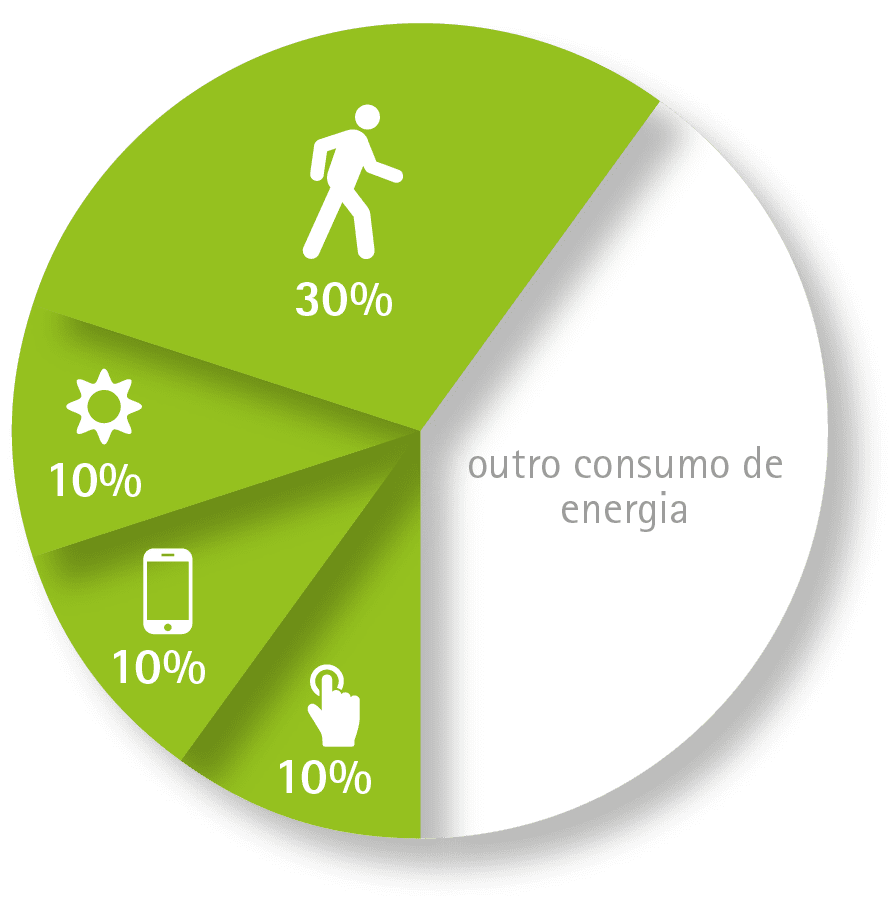

Economia de energia EasyDim2
Enquanto os sensores de movimento e luz do dia gerem a sua luz automaticamente, também pode ajustar manualmente a iluminação a necessidades específicas, através da app e dos botões de pressão.
- Deteção de movimento
- Sensores de luz do dia
- App EasyDim2
- Botões de comando
Veelgebruikt en in sommige landen zelfs verplicht is de combinatie van manueel inschakelen en automatisch doven van verlichting (bv. in klaslokalen). Zo realiseer je grote energie-besparingen.
O EasyDim2 é composto por uma unidade de controlo multissensorial (CTRL) ligadas a luminárias (controladas por DALI).
A unidade de controlo recebe sinais do ambiente (luz do dia e movimento humano) e controla a iluminação de acordo com um cenário otimizado.
Também pode gerir manualmente a unidade de controlo utilizando a aplicação EasyDim2 ou os botões de pressão.
Todas as luminárias estão divididas em 3 circuitos DALI (DA1, DA2, DA3). Cada circuito funciona como uma área, na qual todas as luminárias reagem da mesma forma, de acordo com um cenário fixo.
Se desejar, o gestor de instalações ou gestor de edifícios pode facilmente ajustar as definições através da app EasyDim2 aos seus projetos e/ou desejos específicos.
A alcance do sensor é de até 20 m² para pequenos movimentos finos (aplicações de escritório) e 48 m² para movimentos maiores (educação) para uma altura máxima de 3,5 m. Pode aumentar o intervalo de deteção adicionando sensores de movimento.
Para cada linha DALI, pode
- ligar um máximo de 15 luminárias (x 3 linhas DALI = 45 luminárias);
- adicionar até 3 sensores de extensão;
- ligar um máximo de 3 botões de pressão.
Dependendo da instalação e aplicação, pode ter os botões de pressão programados da seguinte forma:
- Quatro cenários de iluminação diferentes (botão 1 a 4)
por exemplo, cenários de dimming em salas de aula ou auditórios para fazer apresentações, ... - Controlar individualmente três áreas de iluminação (botões 1 a 3) ou todas as áreas juntas (botão 4) por um pequeno impulso (ligar ou desligar) ou através de um longo impulso (dimming).
- Ligar todas as luminárias (botão 1), desligar (botão 2), dim UP (botão 3) ou dim DOWN(botão 4).
| BOTÃO 1 | BOTÃO 2 | BOTÃO 3 | BOTÃO 4 | |
|---|---|---|---|---|
| Cenas | Cena 1 | Cena 2 | Cena 3 | Cena 4 |
| Áreas (on/off/dimming) | Área 1 | Área 2 | Área 3 | Todas as áreas |
| Geral | Tudo ON | Dim UP | Tudo OFF | Dim DOWN |
EasyDim2 embutido
EasyDim2 embutido com cabo e caixa de instalação
EasyDim2 montado na superfície
Instalador
Faz a comissionamento inicial.
Gestor de edifícios ou gestor de instalações
Pode ajustar facilmente os parâmetros.
O utilizador
Seleciona a sala, a cena, a área, o cenário de dimming, etc. Pode mudar o nome dos quartos controlados.
Sensores
EasyDim2 - encastrado (multisensor / caixa de instalação / cabo)
C1C20/01-200
EasyDim2 - encastrado sem caixa (com ficha contária)
C1C20-B
EasyDim2 - montagem saliente (multisensor com caixa saliente)
C1C30
Entrada
Sensor de expansão para detecção de movimento
C4R05
Sensor de expansão para detecção de movimento - encastrado
C4R08-RCSDMNT
Sensor de expansão de movimento - montagem saliente
C4R03
Interface de botão de pressão
C4N60
Painel de botões, 4 commandos e campo de texto
C4RP4
Accessórios
2 m flex, 3 x 1,5 mm² com ficha de alimentação CEE7 e bus GST18
C1A00/3-200
Peça em T GST18, 3-pinos, 1 x IN, 2x OUT (preto)
C1A20/3-3
Bloco de distribuição GST18, 3 pinos, 1 x IN, 3 x OUT (branco)
C1A21/3-4
Bloco de distribuição GST18, 3-pinos, 1 x IN, 5 x OUT (branco)
C1A22/3-6
Conector GST18, 3 pinos
C1A30/3-1
Cabo de extensão de 3 m, 5 x 1,5 mm² com plugue GST18 e barramento GST18 bus (azul)
C1A02/5-300
Peça em T GST18, 5 pinos, 1 x IN, 2 x OUT (azul)
C1A22/5-3
Sistemas de fichas GST18, 5 pinos (azul)
C1A22/5-1
