R711R1/LEDN2435DX1

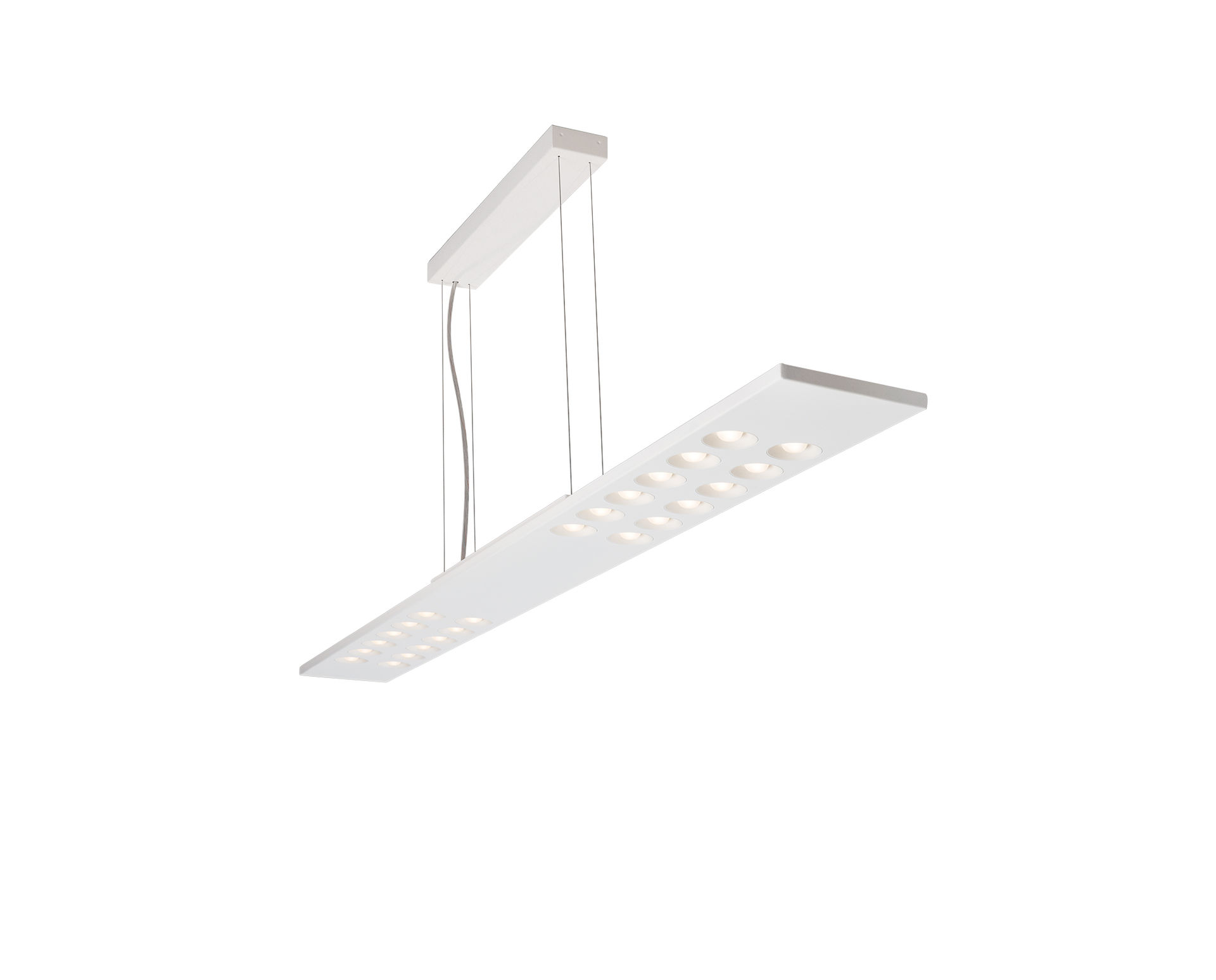

Ytmonterade och pendlade LED+LENS-armaturer.
lackad stålplåt
high power LED • 4000 K • CRI 80
LED+LENS™ • Polycarbonate (PC) lens and cup • medelbredstrålande
<= 16
3600 lm
133 lm/W
98% @ 50khrs (Tq=25°C)

LLMF

The figure that reflects the drop in luminous flux of the light source (LLMF) takes into account failing LEDs, and deterioration of the light output over time. How do we determine this LLMF? We distinguish between the service life of LEDs at the component level and at the luminaire level.

At the component level we take into account the gradual deterioration of the luminous flux of the LEDs (parametric failure or B-lifetime), and the potential breakdown of LEDs (catastrophic failure or C-lifetime). At the luminaire level the complete failure of a luminaire is not relevant (see Luminaire Survival Factor). The LLMF corresponds with the B-lifetime at the luminaire level and hence takes on board the parametric as well as catastrophic failure of the individual LEDs in the luminaires.

In order to achieve an accurate, reliable LLMF for our luminaires, we carry out a ‘principal component analysis’:

  • We determine the parametric failure at the component level in accordance with objective LM80/TM21.
  • We are unable to calculate the catastrophic failure, but prefer to collaborate with manufacturers who make accurate data available. Whenever no measurement data are offered, we depend on electronic reliability models (MIL-HBK-217F)

UGR

Unified Glare Rating

Detta är en ungefärlig modell som uttrycker risken för bländning.

Standardvärdena sträcker sig från UGR 16 (låg risk för bländning) till UGR 28. I standarden för arbetsbelysning EN12464 införs gränsvärden för UGR för olika rum.

Mer information

Nedladdningar

x

Produktbeskrivning

R711R1/LEDN2435DX1 Ytmonterade och pendlade LED+LENS-armaturer. LED+LENS™ optik, polycarbonate (PC) lens and cup, medelbredstrålande ljusfördelning. Armaturhus med en synlig höjd på 15mm och hörn utan synliga skarvar. Försänkta linser. Dimensioner: 1500 mm x 150 mm x 50 mm. LED+LENS™ en kombination av högeffektsdioder och individuella linser med en pattenterad ytstruktur. Linserna är försänkta i små koppar för en komfortabel ljusupplevelse. Ljusflöde: 3600 lm, Specifikt ljusutbyte: 133 lm/W. Energiförbrukning: 27.0 W, DALI reglerbar. Frekvens: 50-60Hz AC. Spänning: 220-240V. isoleringsklass: class I. LED med överlägset bibehållningsfaktor; efter 50000 brinntimmar behåller fixturen 98% av sin initiala ljusflöde. Korrelerad färgtemperatura: 4000 K, Färgåtergivning ra: 80. Färgavvikelse tolerans: 3 SDCM. LED+LENS™ för bländningsfri ljusdistribution med UGR <= 16 och luminanser vid @ 65° 1000 Cd/m² cd/m² enligt SS-EN 12464-1 för mycket höga visuella krav. Fotobiologisk säkerhet EN 62471: RISK GROUP 1 UNLIMITED. Lackad stålplåt armaturhus, RAL9003 - vit (strukturlack). IP-klassning: IP20. Glödtrådstest: 850°C. 5 års garanti på armatur och drivenhet. Certifieringar: CE, ENEC. Armatur med halogenfritt kablage. Armaturen har utvecklats och framställts enligt standard EN 60598-1 i ett företag som är ISO 9001 och ISO 14001-certifierat. Tillbehör som krävs för montering, ett urval av: R7H11/100-3, R7H11/100-5, R7H11/100-7, R7H12/100-3X1, R7H12/100-3X2, R7H12/100-5X1, R7H12/100-5X2, R7H12/100-7X1, R7H12/100-7X2, R7H12/200-3X1.
