ETAP Safety Manager
Nödbelysning under kontroll, överallt, alltid
ETAP Safety Manager (ESM) är ett centralt övervakningssystem för nödbelysning.
Övervakning och styrning av nödbelysning i flera byggnader från valfri plats:
- Online via ETAP ESM portal;
- Via det lokala nätverket / ett BMS system.
Vill du veta mer? Våra experter hjälper dig
Anpassad för integrering av:
Armaturer med inbyggt batteri
EBS Superior och Superior Compact (reservkraftsaggregat för centralmatade armaturer)
Belysningsarmaturer med inbyggd LED-modul för nödbelysning
Belysningsarmaturer med inbyggd nödljusfunktion
Trådbunden kontra Trådlös ESM-nätverk
Trådbunden
WebController och armaturer kommunicerar via en BUS.

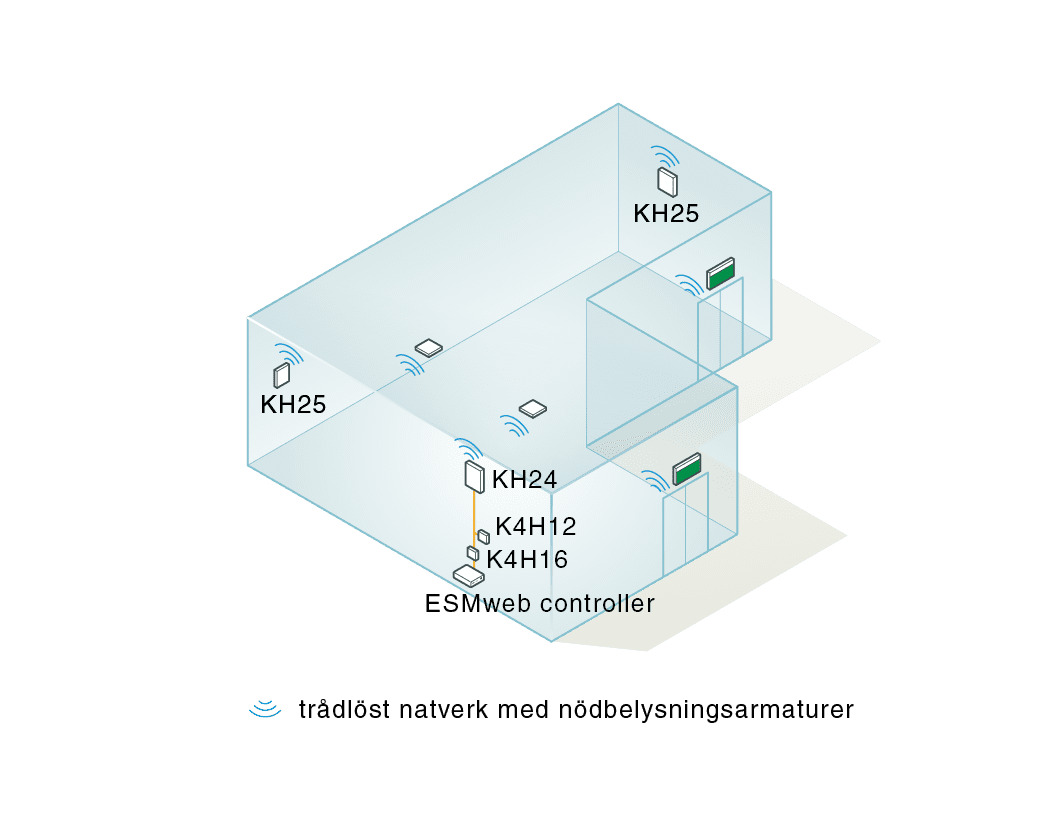

Trådlös
Trådlös kommunikation med armaturer.
Kombination av trådbunden och trådlös
Ett trådbundet system kan tex utökas trådlöst.
Trådlösa fördelar
- Ingen extra kabeldragning för kommunikation för att undvika synliga kablar.
- Lika tillförlitligt med en liknande investeringskostnad.
- Till skillnad från andra trådlösa system så påverkar inte en defekt armatur övriga armaturer (stjärn-nätverk).
Sikta på extra säkerhet
ESM övervakar statusen på nödbelysningen. Man kan omedelbart se om alla armaturer fungerar korrekt.
- Du kan se direkt när underhåll krävs.
- Du kan själv schemalägga när tester skall utföras.
- Du kommer meddelas vid fel.
Spara tid och pengar
En automatisk loggbok på alla tester och underhåll (enligt SS-EN50172).
Detaljerad information med beskrivning av felet, typ av armatur, placering samt reservdelar.
Möjlighet till schemalagt underhåll baserat på brinntid och batterikapacitet.
Central övervakning från en plats av en person.
Användarvänligt
- Enkel driftsättning.
- Armaturer namnges enligt en logisk struktur, tex enligt byggnadens layout.
- ESM programmvara upptäcker automatiskt alla armaturer.
- Du kan fokusera på relevant information och åtgärder.
ESM växer med behoven
Om byggnadens layout ändras kan detta enkelt ändras i ESM:
- I ett trådbundet nätverk kan armaturer anslutas var som helst.
- För att utöka installationen med trådlösa armaturer kan trådlöst
interface anslutas var som helt på det trådbundna nätverket.
KH16-200
KH16-500
KH16-8000
ESM-NÄTVERK
(högst 16 BUSSAR per COM-port)
Trådbundet esm-nätverk med nödbelysningsarmaturer
(högst 500 armaturer per BUS)
te. LiYY
Trådbundet esm-nätverk för allmänbelysning med nödljusenheter
(högst 64 armaturer per segment)
Trådlöst nätverk med nödbelysningsarmaturer
Centralt batterisystem (EBS)
Anslutning till esm-nätverk i andra byggnader i ett lokalt nätverk (LAN)
(högst 24 COM-server / web controller)
Ytterligare komponenter per ansluten byggnad
(högst 10 BUSSAR per COM-server)
Åtkomst med ESMweb controller
Via internet
Direkt via en dator
Via företagets nätverk
Nätverk för byggnadsövervakning
Även nödbelysning från ETAP kan, förutom till andra tillämpningar, anslutas till sådana nätverk. Erfarenheten har lärt oss att detta ständigt inbegriper kundanpassade lösningar. För sådana projekt utarbetar vi gärna bästa möjliga lösning. Kontakta din ETAP-rådgivare.
ÅTKOMST MED ESMweb CONTROLLER
1) VOLT-FRI KONTAKT FÖR ESM
Med den här lösningen kan status för ESM-installationen visas med 4 öppna/slutna kontakter.
Följande felsituationer visas:
- En eller fler armaturer har ett felmeddelande.
- Kommunikationen mellan ESM och en eller fler armaturer har brutits.
- En eller fler armaturer är i nödläge.
- Kommunikationen med ESM är bruten.
2) ASCII EXPORTFIL
Varje dag skriver ESMweb controller ut en detaljerad fil som används som indata för behandling i byggnadens övervakningssystem.
