ETAP Safety Manager (ESM) är ett centralt övervakningssystem för nödbelysning.

ETAP Safety Manager

Nödbelysning under kontroll, överallt, alltid

ETAP Safety Manager (ESM) är ett centralt övervakningssystem för nödbelysning.

Hur fungerar ESM?

Övervakning och styrning av nödbelysning i flera byggnader från valfri plats:

  • Online via ETAP ESM portal;
  • Via det lokala nätverket / ett BMS system.
ESM wireless
Varje armatur har en unik kod för individuell adressering och uppföljning. Ett meddelande skickas om en armatur är defekt.

Hoe werkt ESM?

Hur fungerar ESM?

Anpassad för integrering av:

ESM

Armaturer med inbyggt batteri

EBS Superior

EBS Superior och Superior Compact (reservkraftsaggregat för centralmatade armaturer)

ledmodule

Belysningsarmaturer med inbyggd LED-modul för nödbelysning

Belysningsarmaturer med inbyggd nödljusfunktion

Belysningsarmaturer med inbyggd nödljusfunktion

Hur fungerar ESM?

Trådbunden kontra Trådlös ESM-nätverk

Trådbunden

Trådbunden

WebController och armaturer kommunicerar via en BUS.

Trådlös

Trådlös

Trådlös kommunikation med armaturer.

Kombination av trådbunden och trådlös

Kombination av trådbunden och trådlös

Ett trådbundet system kan tex utökas trådlöst.

Trådlösa fördelar

  • Ingen extra kabeldragning för kommunikation för att undvika synliga kablar.
  • Lika tillförlitligt med en liknande investeringskostnad.
  • Till skillnad från andra trådlösa system så påverkar inte en defekt armatur övriga armaturer (stjärn-nätverk).

waarom draadloos

Fördelar ESM

Sikta på extra säkerhet

ESM övervakar statusen på nödbelysningen. Man kan omedelbart se om alla armaturer fungerar korrekt.

  • Du kan se direkt när underhåll krävs.
  • Du kan själv schemalägga när tester skall utföras.
  • Du kommer meddelas vid fel.

veiligheid

Fördelar ESM

Spara tid och pengar

Automatisch logboek

En automatisk loggbok på alla tester och underhåll (enligt SS-EN50172).

detailinfo

Detaljerad information med beskrivning av felet, typ av armatur, placering samt reservdelar.

inplannen

Möjlighet till schemalagt underhåll baserat på brinntid och batterikapacitet.

centraal beheer

Central övervakning från en plats av en person.

Fördelar ESM

Användarvänligt

  • Enkel driftsättning.
  • Armaturer namnges enligt en logisk struktur, tex enligt byggnadens layout.
  • ESM programmvara upptäcker automatiskt alla armaturer.
  • Du kan fokusera på relevant information och åtgärder.

gebruiksvriendelijk

Fördelar ESM

ESM växer med behoven

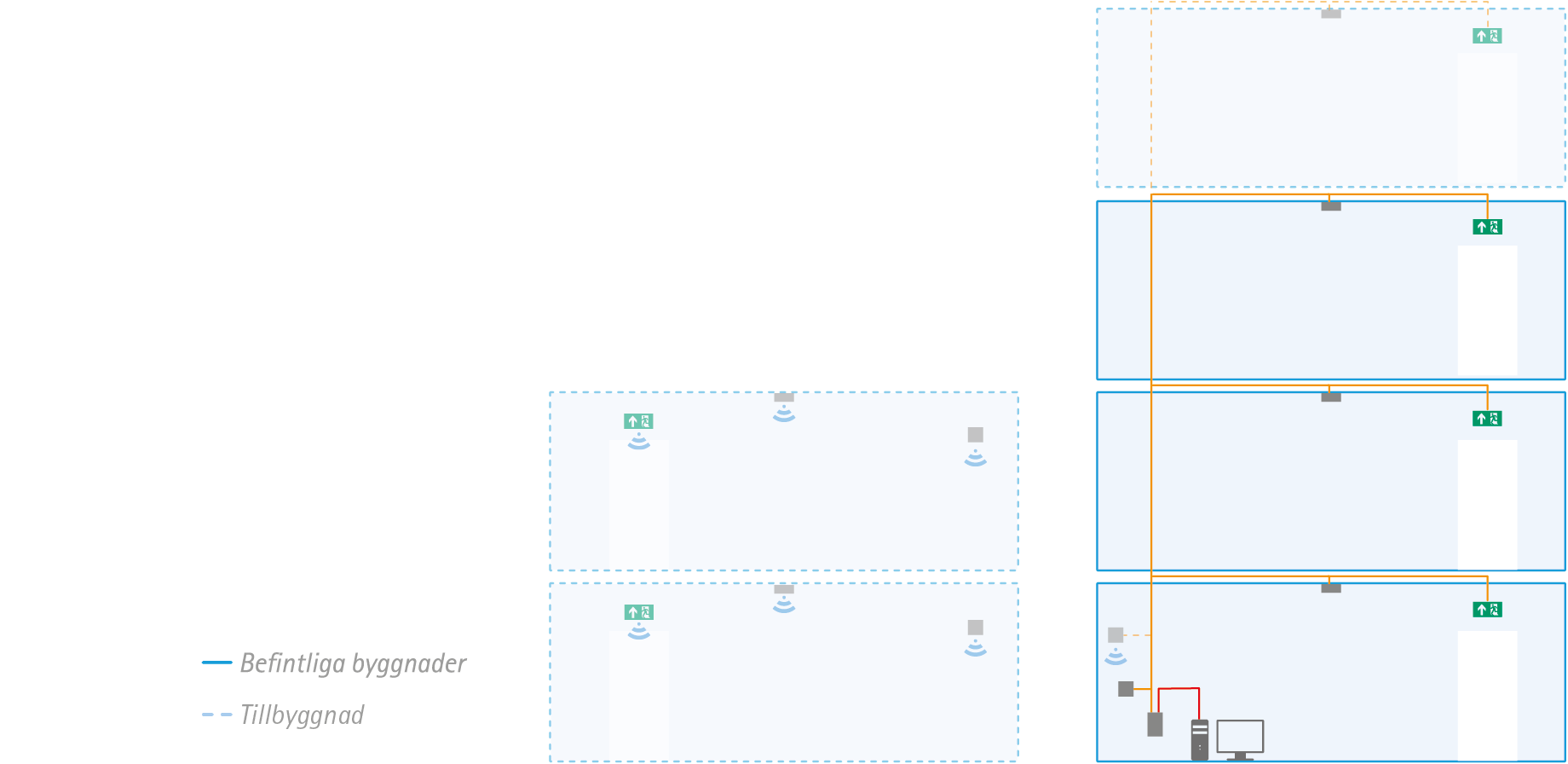

Om byggnadens layout ändras kan detta enkelt ändras i ESM:

  • I ett trådbundet nätverk kan armaturer anslutas var som helst.
  • För att utöka installationen med trådlösa armaturer kan trådlöst
    interface anslutas var som helt på det trådbundna nätverket.

ESM groeit met je mee

ESM-nätverk och -koder




ESMweb CONTROLLER


ESM webcontroller


KH16-50

KH16-500

KH16-8000

Armaturer
Upp till 50
Upp till  500
Upp till 8000
Hus
Aluminium målad svart
Dimensioner L x B x H
198 x 145 x 42 mm
Dimensioner ansluten L x B x H
198 x 340 x 42 mm
Montage
Friliggande eller DIN rail

ESM-NÄTVERK

(högst 16 BUSSAR per COM-port)



Trådbundet esm-nätverk med nödbelysningsarmaturer

(högst 500 armaturer per BUS)

BUS strömförsörjning
mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena räckvidd: största avstånd till mest avlägsna punkter: 0,66 km med 0,5 mm2 kabel; 1,8 km med 1,5 mm2 kabel; 2,7 km med 2,5 mm2 kabel / resistans för BUS energiförsörjning till längst bort liggande anslutningar: ≤ 50 ohm / effekt: 3 W
K4H12
BUS-adapter
mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena / räckvidd: enligt specifikationer för RS232 / PC-anslutning: RS232 COM-port / effekt: 1 W
K4H16
BUS-ledning
typ: tvinnad parledare (0,5 – 2,5 mm2) / total längd: högst 6 km (största kapacitans: 1 μF) / topologi: fri
te. LiYY
Ingår ej


Trådbundet esm-nätverk för allmänbelysning med nödljusenheter

(högst 64 armaturer per segment)

EUG strömförsörjning
mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena / största räckvidd: 200 m / effekt: 6 W
KH7
Emergency Unit Gateway (EUG)
mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena / effekt: 3 W
KH6
Ledning
typ: 2-ledare (0,5 – 1,5 mm2) / total längd: högst 300 m med 1,5 mm2; högsta resistans 8 ohm / Isoleringsspänning 500V
Ingår ej
Nödljusenheter
Armaturer med nödenhet
Kontakta ETAP


Trådlöst nätverk med nödbelysningsarmaturer

Master
mått (b x h x d i mm): 140 x 140 x 48 / 868 MHz / 254 kanaler / överföringseffekt: 25 mW /att ansluta till ESM BUS eller seriell
KH24
Repeater
mått (b x h x d i mm): 140 x 140 x 48 / 868 MHz / 254 kanaler / överföringseffekt: 25 mW
KH25


Centralt batterisystem (EBS)

ESM - EBS Superior Gateway
KH27

Anslutning till esm-nätverk i andra byggnader i ett lokalt nätverk (LAN)

(högst 24 COM-server / web controller)



Ytterligare komponenter per ansluten byggnad

(högst 16 BUSSAR per COM-server)

COM-server
ESMweb controller och COM-server ska konfigureras via lokala nätverkets (LAN) administratör / mått (b x h x d i mm): 75 x 80 x 25 / monteras på DIN-skena / ethernet-anslutning: RJ45; 10/100 Mbps / serieanslutning: RS-232 / male DB9 / effekt: 2 W
KH22
Lokalt nätverk (LAN)
Lokalt nätverk, ethernet
Ingår ej

Åtkomst med ESMweb controller


Pc
Med nätverksåtkomst och webbläsare
Ingår ej
Lokalt nätverk
Ethernet switch 8 portar
C4C04-08
LAN nätverk
Ethernet switch 24 portar
C4C04-24


Via internet

World Wide Web
Åtkomst med ESMweb controller via nätverkskabel
Ingår ej


Direkt via en dator

Nätverkskabel
Korskopplad nätverkskabel
Ingår ej


Via företagets nätverk

Corporate Network
Åtkomst med esmweb controller via nätverkskabel
Ingår ej

Nätverk för byggnadsövervakning

Även nödbelysning från ETAP kan, förutom till andra tillämpningar, anslutas till sådana nätverk. Erfarenheten har lärt oss att detta ständigt inbegriper kundanpassade lösningar. För sådana projekt utarbetar vi gärna bästa möjliga lösning. Kontakta din ETAP-rådgivare.

ÅTKOMST MED ESMweb CONTROLLER

1) VOLT-FRI KONTAKT FÖR ESM
Med den här lösningen kan status för ESM-installationen visas med 4 öppna/slutna kontakter.
Följande felsituationer visas:

  • En eller fler armaturer har ett felmeddelande.
  • Kommunikationen mellan ESM och en eller fler armaturer har brutits.
  • En eller fler armaturer är i nödläge.
  • Kommunikationen med ESM är bruten.
PVC-strömförsörjning
matt (b x h x d i mm): 27 x 75 x 10 / monteras på DIN-skena / effekt: < 5W

PVC-utgångsmodul
matt (b x h x d i mm): 72 x 122 x 42 / monteras på DIN-skena
KH20
ESM PVC-modul
matt (b x h x d i mm): 72 x 122 x 420 / monteras på DIN-skena / Anslutning av webbstyrenhet: USB


2) ASCII EXPORTFIL
Varje dag skriver ESMweb controller ut en detaljerad fil som används som indata för behandling i byggnadens övervakningssystem.
